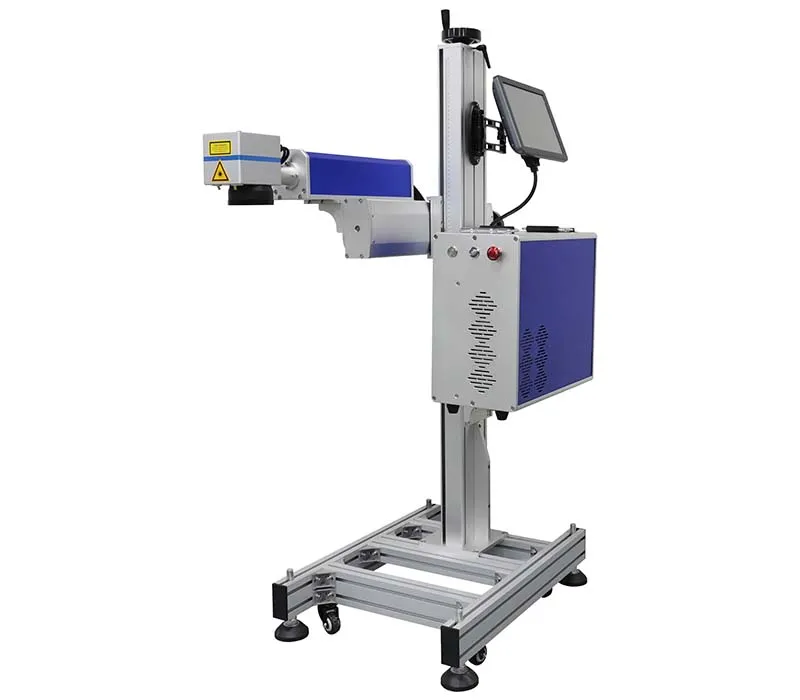

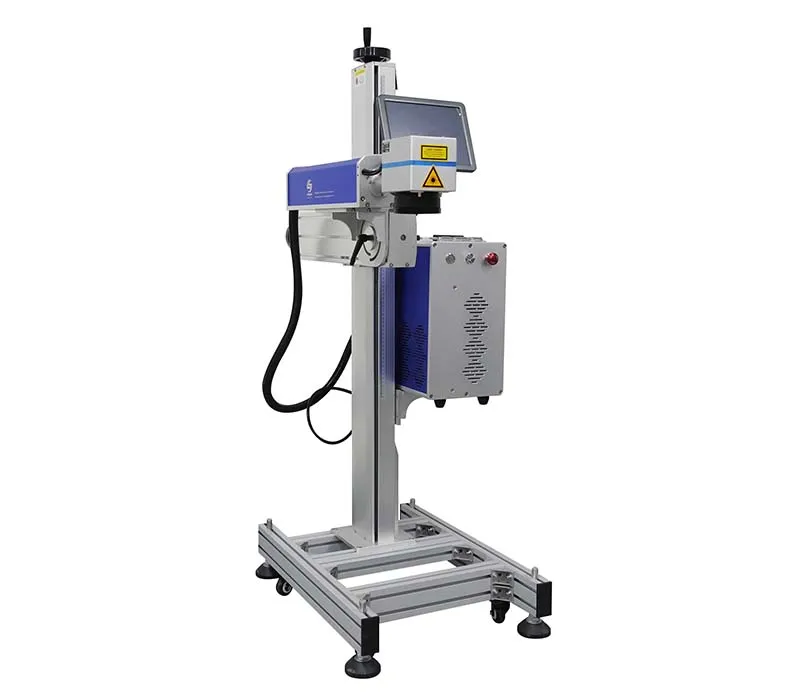

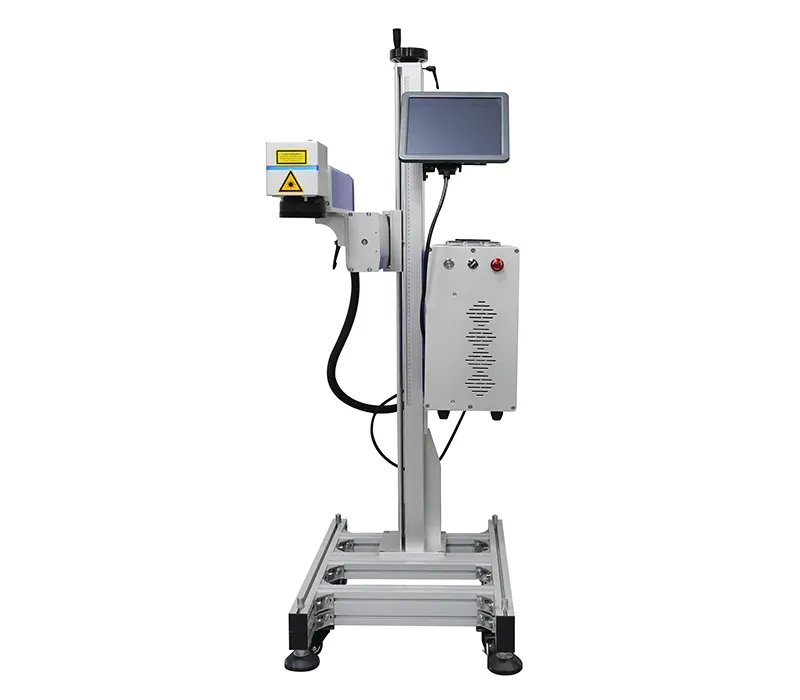

جهاز وسم فايبر ليزر فائق السرعة على خط الإنتاج المتحرك Online Flying Fiber Laser Marking Machine
- طول موجة الليزر 1064 نانومتر
- نطاق منطقة الوسم (الماركنج) 110×110mm
- جودة شعاع الليزر M²<1.5
- السرعة القصوى للخط 12000 مم/ ثانية

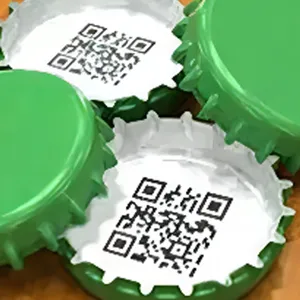

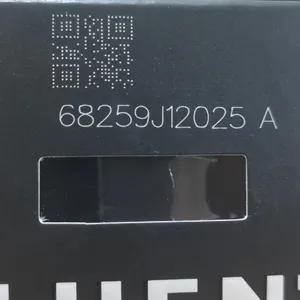

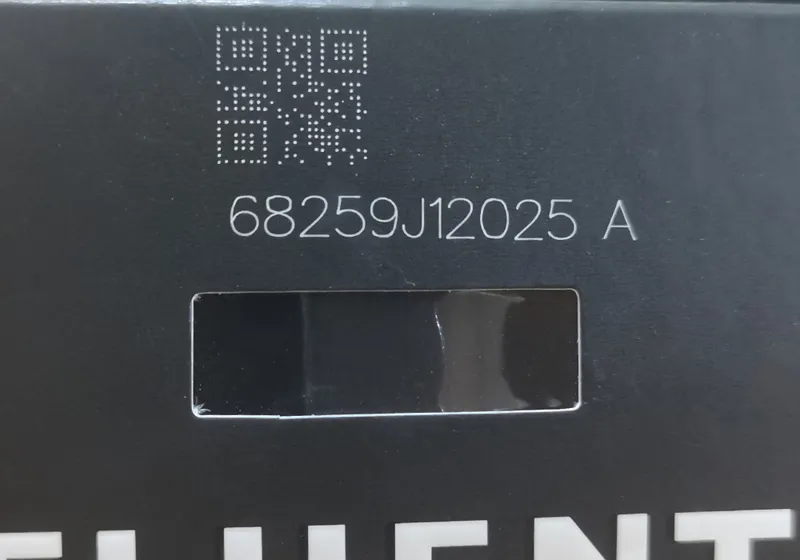

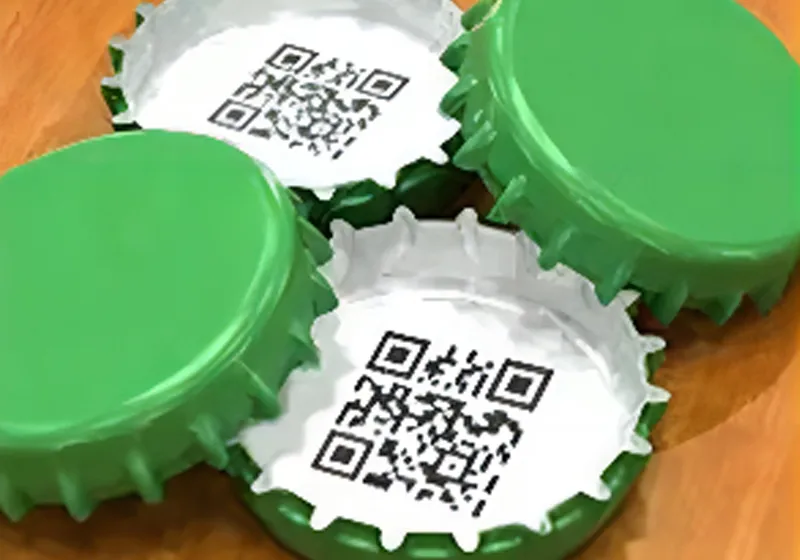

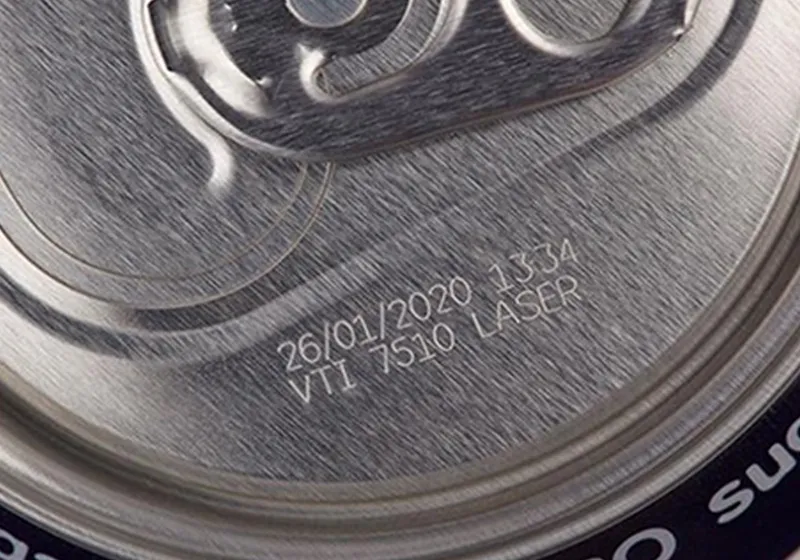

تم تصميمها خصيصاً لخطوط الإنتاج عالية السرعة، حيث تجمع بين ليزر فايبر صناعي عالي الجودة ونظام ماسح جلفانومتري عالي السرعة. كما تدعم الوسم المتزامن على خطوط الإنتاج المتحركة بسرعة 0 إلى 30 متر/دقيقة، مما يحقق تعريفاً دائماً للمنتجات دون الحاجة لإيقاف الخط. وبفضل سرعة مسح تصل إلى 12000 مم/ثانية، تسهم في رفع القدرة الإنتاجية اليومية بنسبة تصل إلى 200 بالمائة. إلى جانب ذلك، تندمج بسلاسة مع أنظمة التحكم PLC، مما يمكّن من توليد أرقام تسلسلية، ورموز QR، وأرقام دفعات بشكل أوتوماتيكي بالكامل مع دعم التتبع الكامل. ولا تتطلب أي مستهلكات، كما أنها لا تسبب أي تلوث بالحبر، ما يجعلها متوافقة مع شهاداتFDA / CE وتلبي معايير السلامة لتطبيقات تغليف المواد الغذائية والمنتجات الطبية.

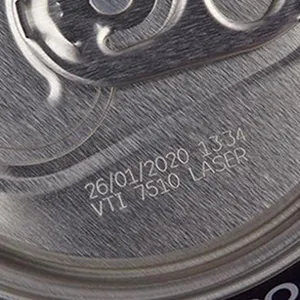

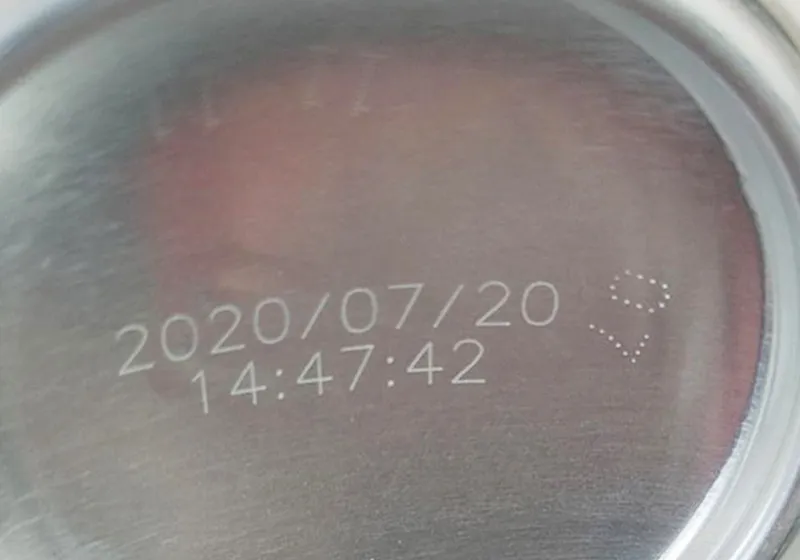

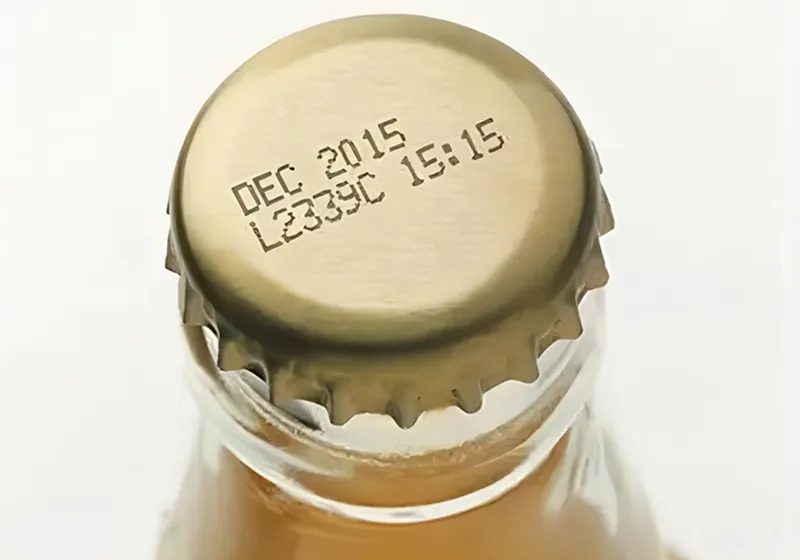

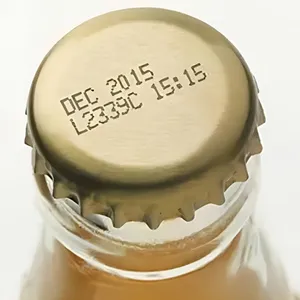

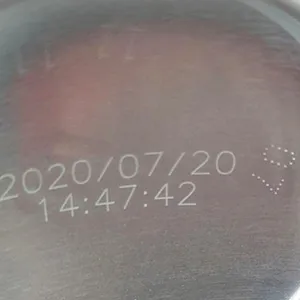

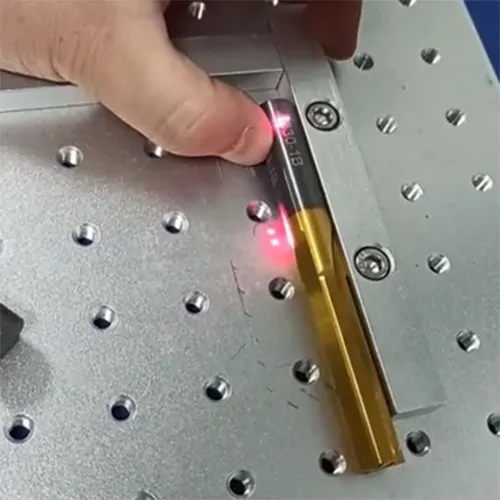

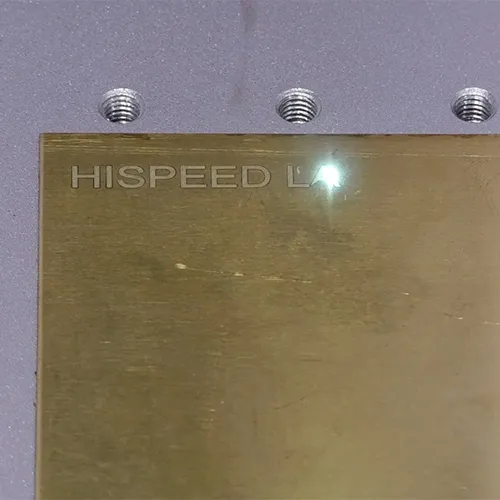

- المعادن القابلة للتطبيق عليها (للوسم عليها): الحديد، الفولاذ، الفولاذ الكربوني، الفولاذ المقاوم للصدأ (ستانلس ستيل)، الألمنيوم النقي، سبائك الألمنيوم، سبائك الزنك، سبائك التيتانيوم، النحاس الأصفر، البرونز، الذهب، الفضة، والبلاتين.

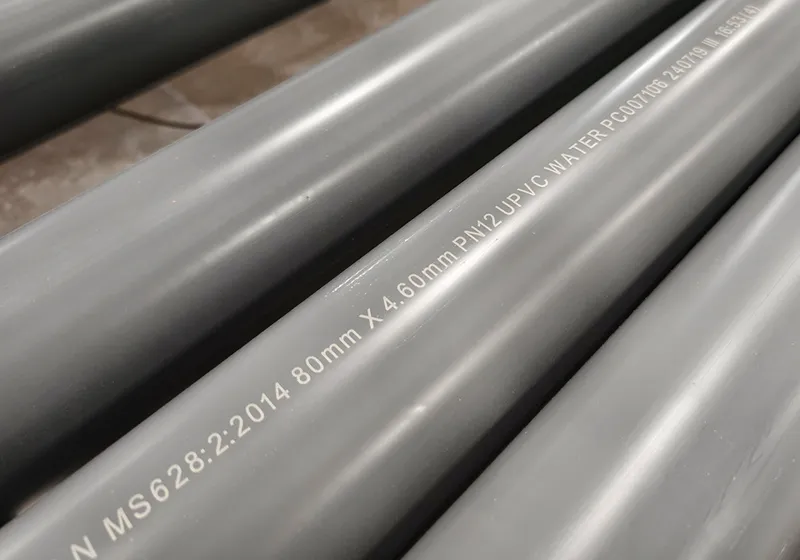

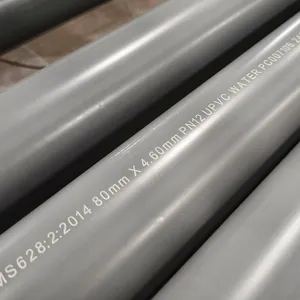

- المواد البلاستيكية: ABS, PVC, PE, HDPE
| طاقة (قدرة) الليزر | 30 واط، 50 واط، 100 واط |
| نوع الليزر | ليزر فايبر (ألياف ليزر/ فايبر ليزر) |
| طول موجة الليزر | 1064 نانومتر |
| نطاق منطقة الوسم | 110 × 110 مم |
| جودة شعاع الليزر | |
| أقصى سرعة للخط | حتى 12000 مم/ثانية |
| أصغر حجم للحرف | 0.05 مم |
| أقل عرض للخط | 0.01 مم |
| طريقة التبريد | تبريد بالهواء |
| مزود الطاقة | |
| درجة حرارة التشغيل | 5 إلى40 درجة مئوية (ملاحظة: التشغيل خارج هذا النطاق قد يؤثر على الأداء والعمر الافتراضي) |

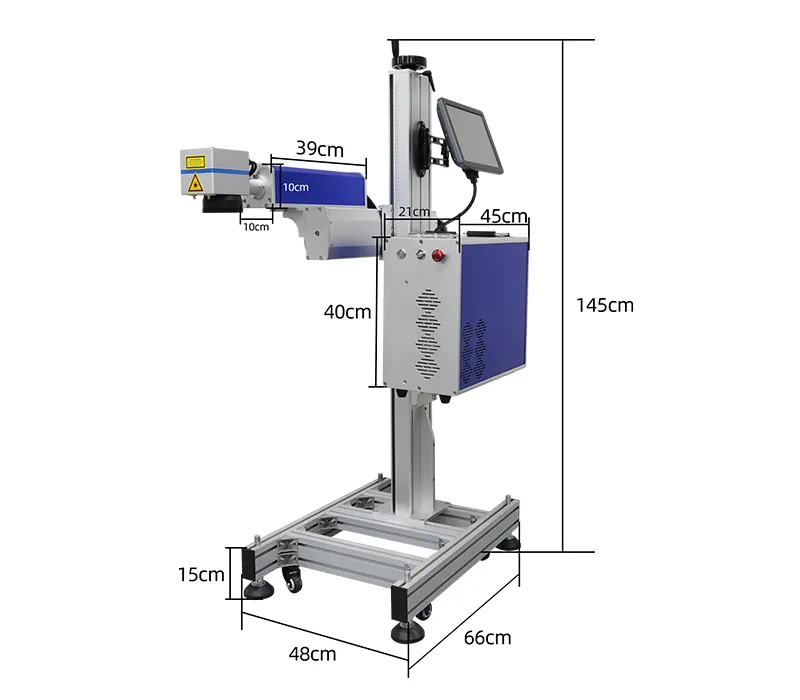

| أبعاد الماكينة (الطول × العرض × الارتفاع) | 480 × 660 × 1450 مم |
| الأبعاد عند التغليف | 1330 × 580 × 1450 مم |
| وزن الماكينة | 66 كجم |
| الوزن الإجمالي مع التغليف | 76 كجم |
مصدر الليزر
نوفّر لمعداتنا مجموعة متنوعة من مصادر الليزر الرائدة مثل Raycus، JPT، MAX، SUPER، وIPG، والتي تتميّز بكفاءة تحويل ضخ عالية، واستهلاك منخفض للطاقة، وجودة شعاع ممتازة، مما يضمن أداءً مستقراً ونتائج وسم أو نقش فائقة الدقة في مختلف التطبيقات الصناعية.
ماسح جالفو (Galvo Scanner)
يتميز بسرعة مسح عالية تصل إلى 12000 مم/ثانية، ويُستخدم بشكل رئيسي في عمليات الوسم والنقش بالليزر. كما أنه مزوّد بجهاز تركيز مزدوج بالضوء الأحمر، مما يعزز بشكل كبير من كفاءة التركيز والدقة، ويضمن نتائج عالية الجودة وسرعة تنفيذ فائقة.
عدسة نوع F-theta
مزودة بعدسة F-Theta مخصصة لطول موجة 1064 نانومتر، حيث تُستخدم بشكل رئيسي في ماكينات الوسم بالألياف الليزرية. كما تتميز هذه العدسة بطول موجة أطول يتيح طاقة اختراق قوية، مما يجعلها مناسبة لوسم مختلف المواد المعدنية وغير المعدنية بكفاءة عالية. إلى جانب ذلك، تدعم العمل طويل الأمد دون الحاجة لاستبدال أو إضافة مستهلكات. وحتى الآن، لم نتلق أي تقارير من المستخدمين حول تلف عدسة F-Theta، مما يؤكد متانتها وجودتها العالية.
جهاز شفط الأبخرة (الدخان الناتج عن عملية الوسم)
خط ناقل المنتجات
- فايبر ليزر (ليزر الألياف)
- ماسح جالفو عالي السرعة
- محور Z بطول 1200 مم + محور Y بطول 500 مم (جسر/عمود مخصص للتكامل مع الأنظمة الأخرى)
- كابينة التحكم بالليزر
- عدسة F-Theta
- لوحة التحكم

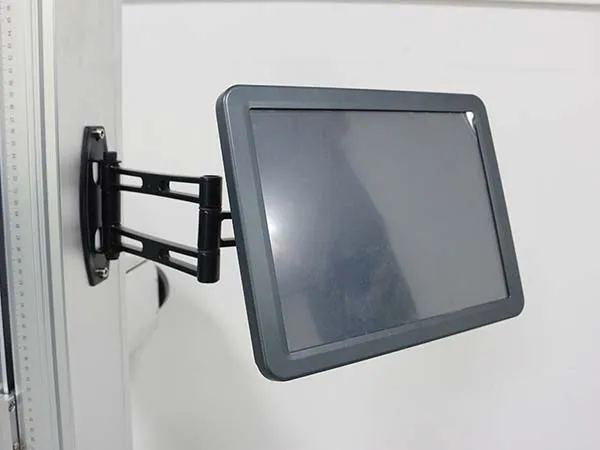

- شاشة عرض ذكية تعمل باللمس
- المشفر (إنكودر/ وحدة التشفير)
- الحساس/ المستشعر
- مزود طاقة الليزر
- كيبل الطاقة
- نظارات واقية للسلامة
- مفتاح دواسة قدم
- قطعة اختبار من الألمنيوم
- طقم مفاتيح سداسية
- شهادة ضمان الجهاز
- قائمة ملحقات الشحن
- كتالوج المنتج
