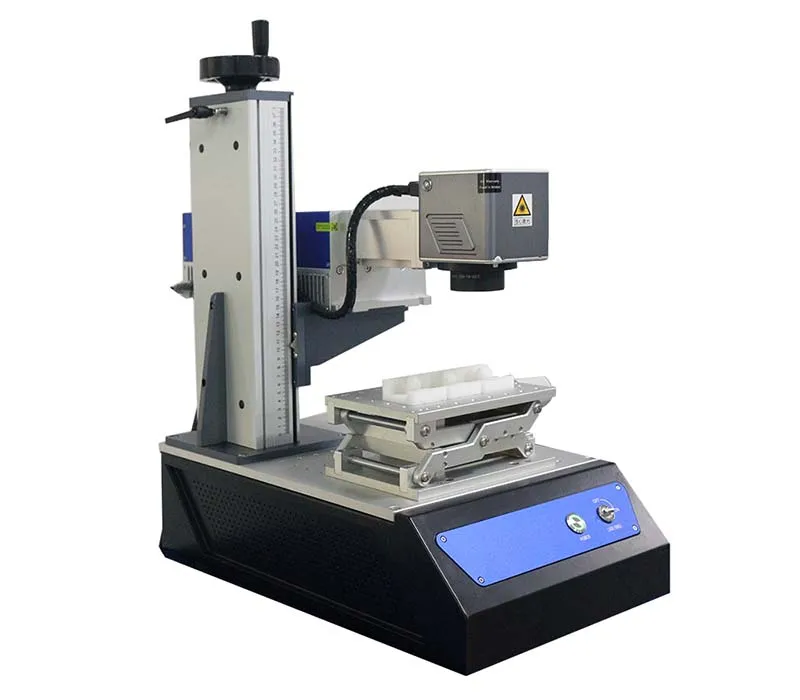

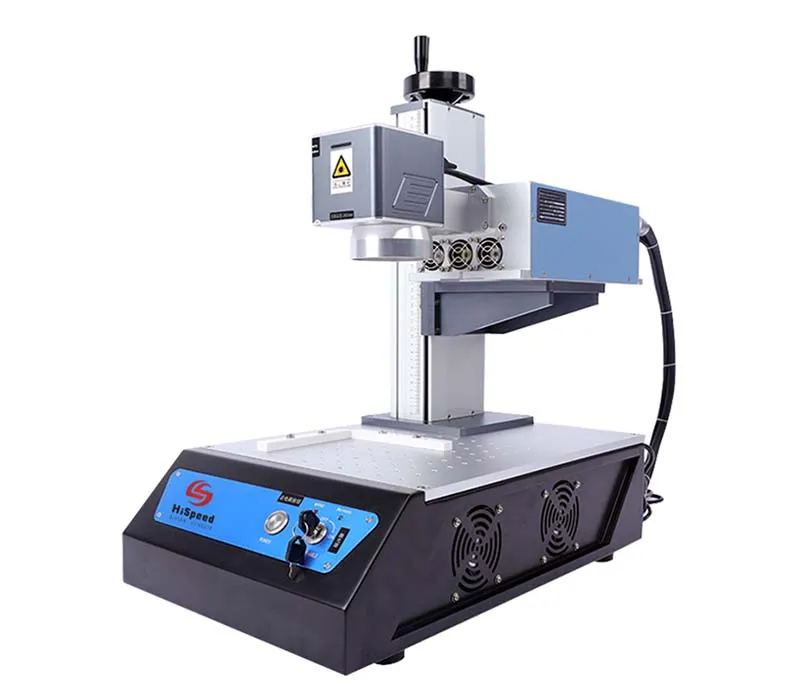

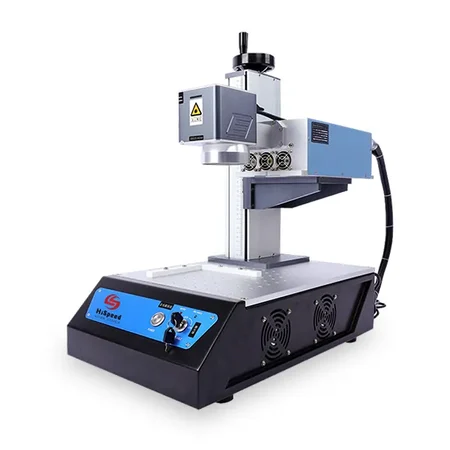

ماكينة الوسم (ماركينج) بليزر UV ميني مدمجة Mini UV Laser Marking Machine
- طول موجة الليزر 355nm
- نطاق منطقة الوسم (الماركنج) ≤200×200mm
- جودة شعاع الليزر M²<1.2~1.5
- السرعة القصوى للخط 7000 مم/ ثانية
إن هذه الماكينة المثالية تعيد تعريف معايير التشغيل في المساحات الضيقة من خلال تصميمها المدمج للغاية وأدائها الصناعي المتطور، حيث يعتمد جسم الماكينة على هيكل متكامل يجمع بين مصدر الليزر، وجهاز المسح الجلفاني، ونظام التحكم في وحدة واحدة. وبوزن لا يتجاوز 62 كجم ومساحة أقل من 0.5 متر مربع، فهي مثالية للبيئات التي تتطلب توفير المساحات مثل المختبرات وورش العمل الصغيرة. كما تدعم التشغيل المستمر على مدار 24 ساعة، مما يساهم بشكل كبير في تقليل تكاليف التركيب والتشغيل.

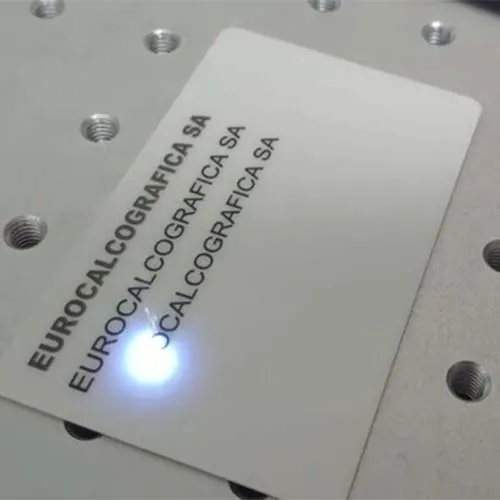

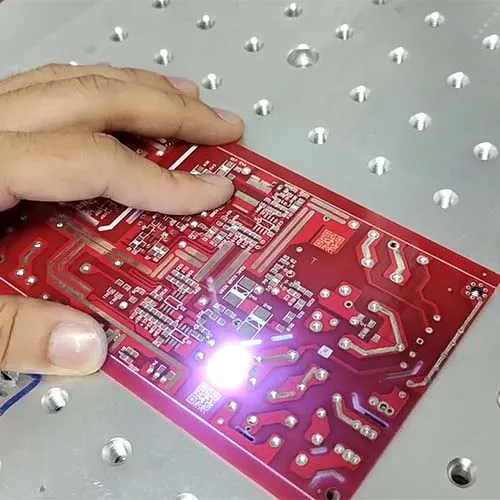

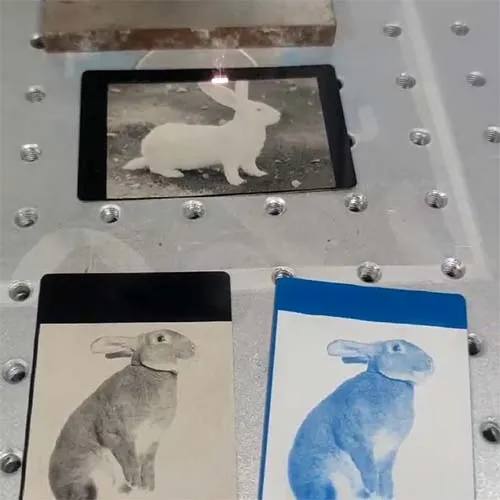

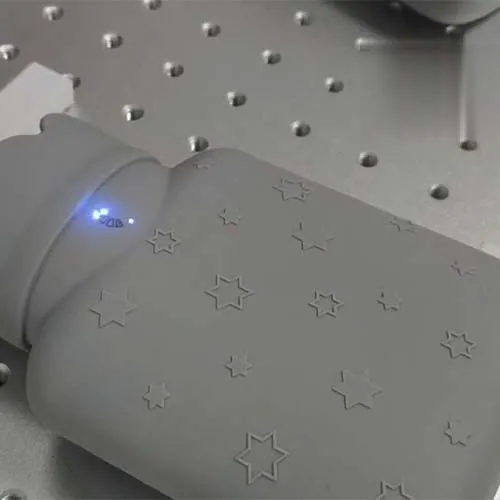

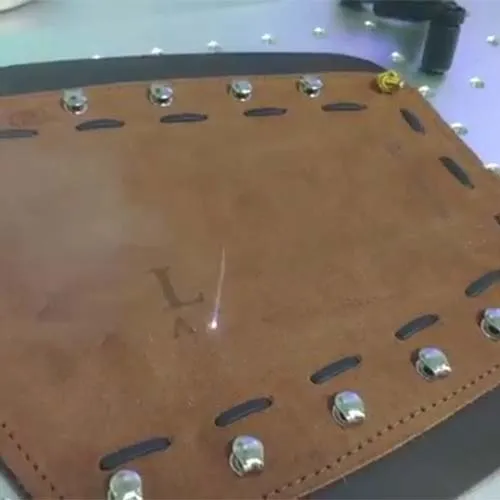

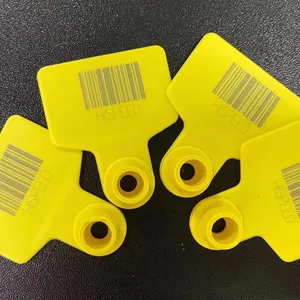

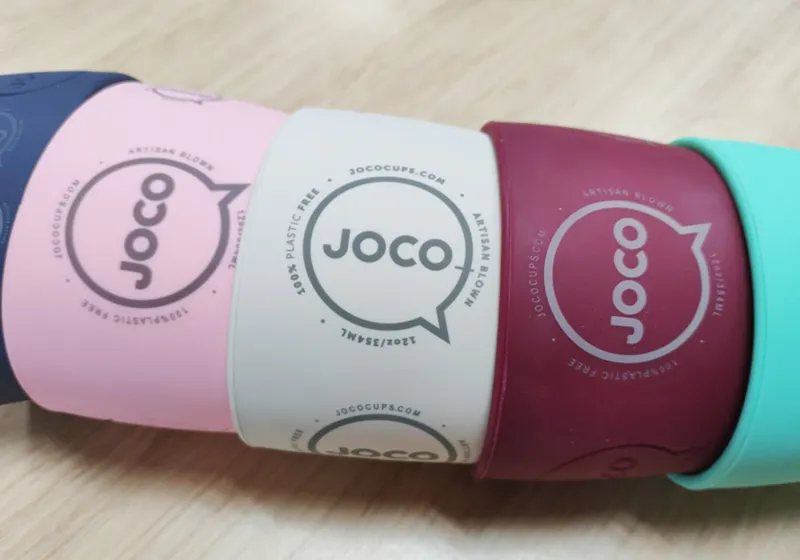

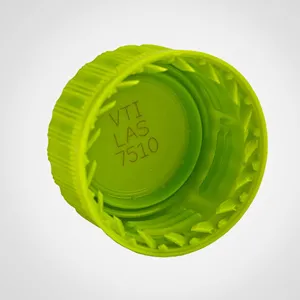

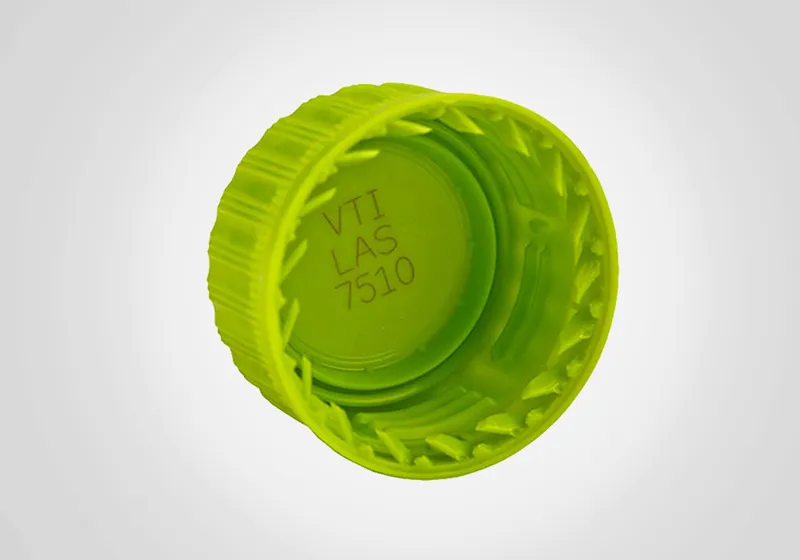

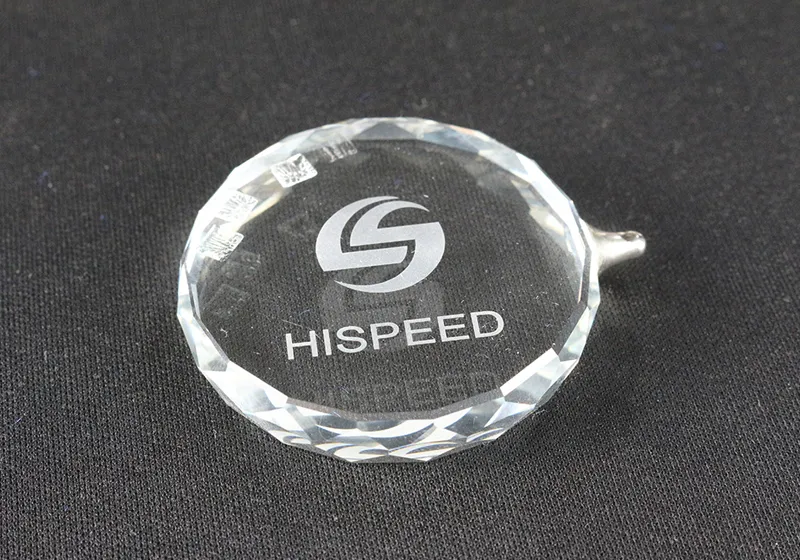

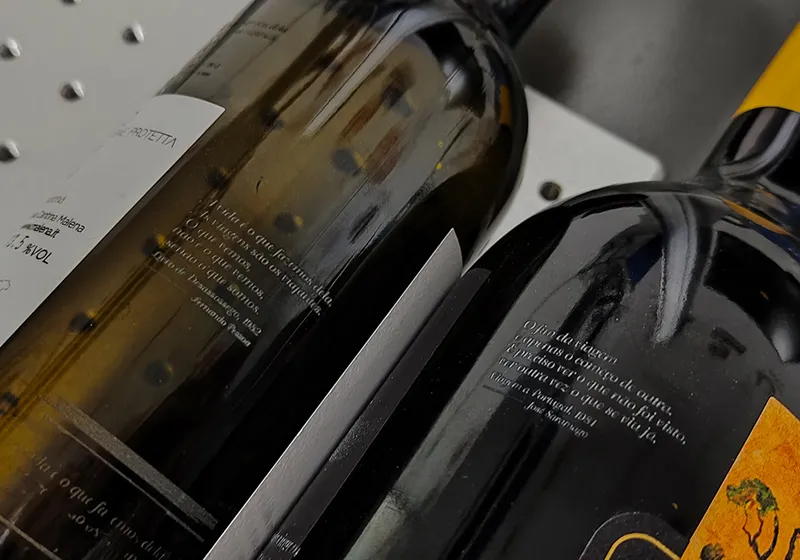

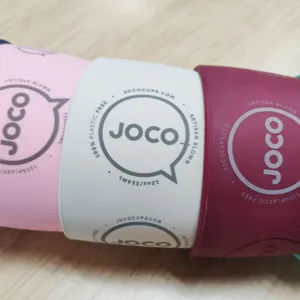

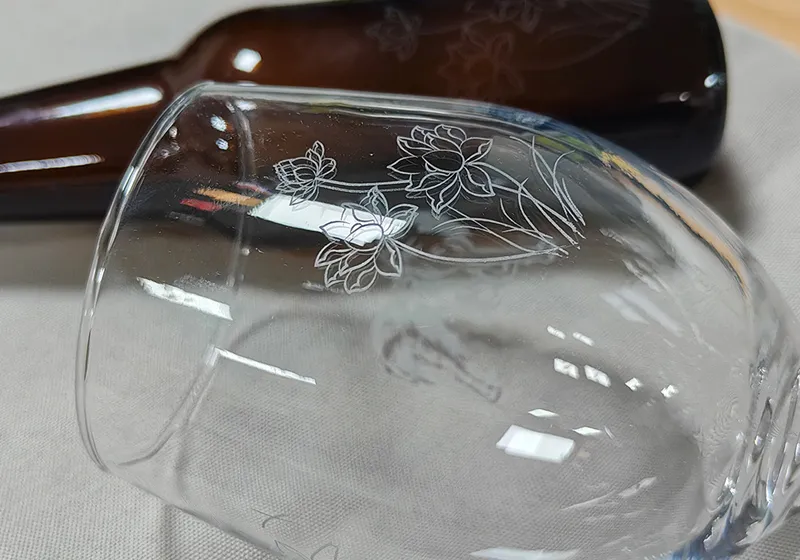

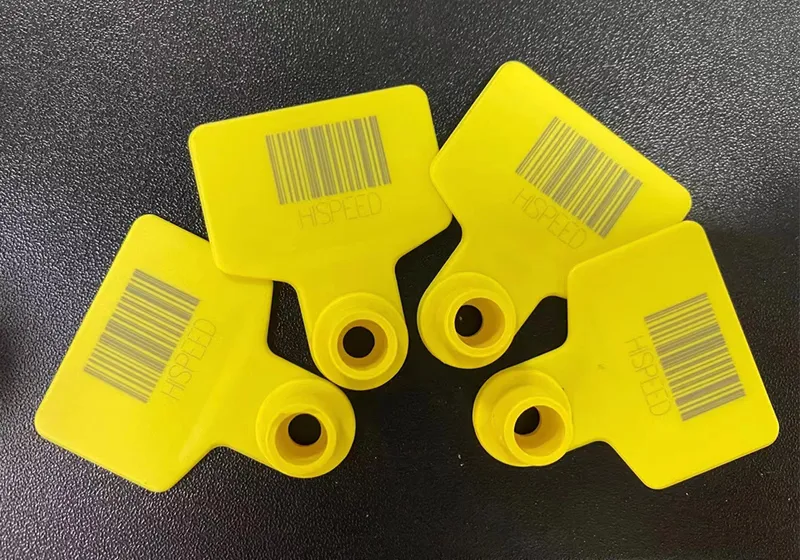

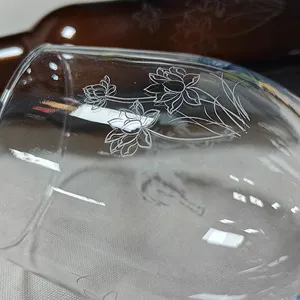

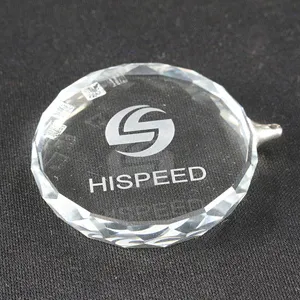

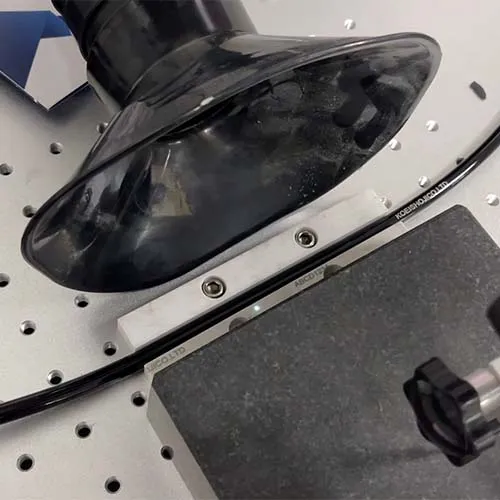

تعتمد هذه الماكينة على تقنيات المعالجة الباردة، والدقة العالية، والقدرة على التكيّف مع أنواع متعددة من المواد، مما يجعلها مثالية لمعالجة المواد الحساسة للحرارة، أو العاكسة بشدة، أو التي تتطلب نقشًا فائق الدقة، حيث يمكنها تنفيذ نقش غير حراري بدقة تحت الميكرون على مجموعة واسعة من الأسطح، بما في ذلك: طلاءات المعادن، البوليمرات مثل ABS، وPVC، وHDPE، وأنواع البلاستيك الأخرى، والزجاج، السيراميك وغيرها من المواد الدقيقة التي يصعب معالجتها بالوسائل التقليدية.
| طاقة (قدرة) الليزر | 3 وات، 5 وات، 10 وات |
| نوع الليزر | ليزر أشعة فوق بنفسجية UV |
| طول موجة الليزر | 355 نانومتر |
| نطاق منطقة الوسم (الماركنج) | حتى 200 × 200 مم |
| جودة شعاع الليزر | |
| السرعة القصوى للخط | 7000 مم/ ثانية |
| أدنى حجم للحرف | 0.05 مم |
| أدنى حجم للخط | 0.01 مم |
| نظام التبريد | تبريد بالماء |
| مصدر الطاقة | |
| درجة حرارة التشغيل | من 10 إلى 35 درجة مئوية (التشغيل خارج هذا النطاق قد يؤثر على أداء الجهاز وعمره الافتراضي) |
| أبعاد الماكينة (الطول × العرض × الارتفاع) | 320 × 550 × 670 مم،(المبرد 290 × 540 × 470 مم) |
| الأبعاد عند التغليف | 920 × 500 × 740 مم |
| وزن الماكينة | 62 كجم |
| وزن الماكينة مع التغليف | 72 كجم |

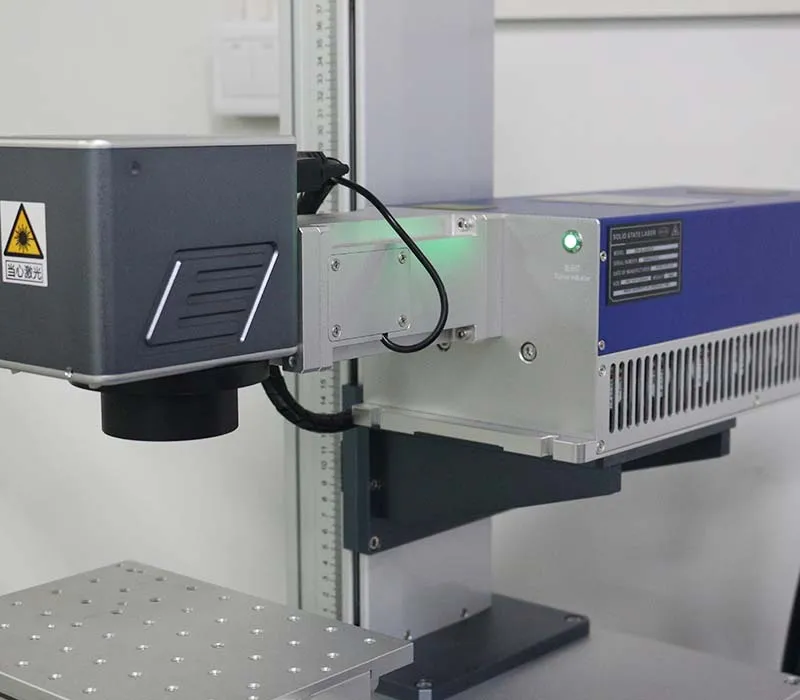

مصدر الليزر
نوفر مصادر ليزر معتمدة من علامات تجارية رائدة محلياً وعالمياً، مثل DXT، GL، وOptowave ، حيث تتميز هذه المصادر بكفاءة تحويل مضخة عالية، واستهلاك منخفض للطاقة، وجودة شعاع ممتازة. ومن خلال استخدام تقنية التضاعف الترددي داخل الحجرة من الدرجة الثالثة، يكون الطول الموجي أقصر مقارنةً بأشعة الليزر الليفية (1064 نانومتر) وليزر ثاني أكسيد الكربون (10.64 ميكرومتر)، مما ينتج عنه طاقة فوتونية أعلى.
وهذه الميزة تمكن من كسر سلاسل جزيئات المادة بشكل مباشر دون الاعتماد على التسخين، مما يحقق تأثير "النقش الضوئي" بدقة عالية مع منطقة متأثرة بالحرارة تقل عن 1 ميكرومتر، وبالتالي يمنع تشوه أو احتراق المواد، ويضمن جودة معالجة فائقة ودقة متناهية في التطبيقات الصناعية والتقنية.
ماسح جالفو (Galvo Scanner)
يتميز بسرعة مسح عالية تصل إلى 7000 مم/ثانية، مع استقرار فائق في الأداء، ويأتي مزودًا بجهاز تركيز مزدوج للضوء الأحمر، مما يعزز بشكل كبير من كفاءة التركيز ودقة المعالجة.

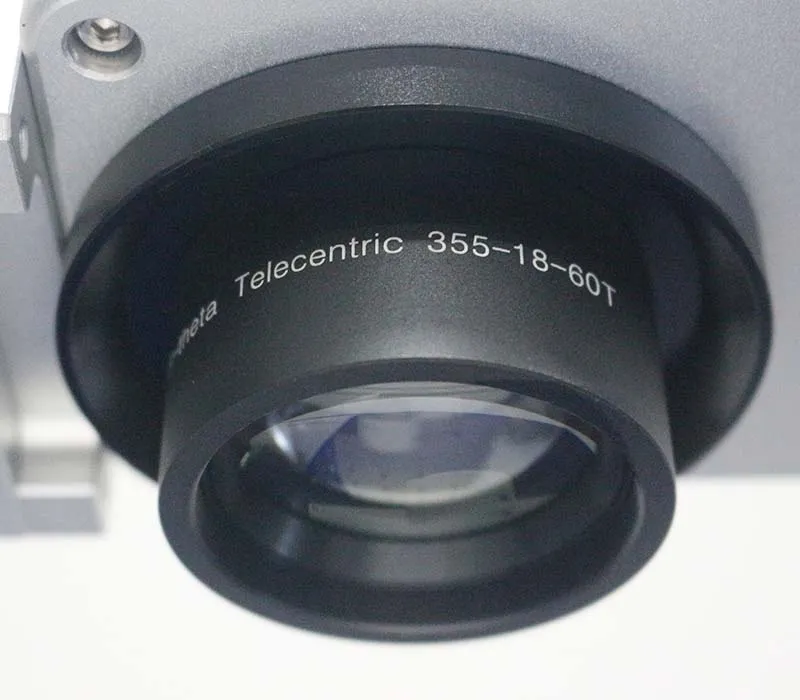

عدسة نوع F-theta
مزودة بعدسة F-theta بطول موجي 355 نانومتر، مخصصة بشكل رئيسي لأجهزة الوسم بالليزر فوق البنفسجي (UV). وبفضل طولها الموجي القصير، تعتبر مثالية لتمييز مجموعة واسعة من المواد المعدنية وغير المعدنية بدقة عالية. كما تدعم العدسة التشغيل طويل الأمد دون الحاجة إلى استهلاك أو استبدال قطع غيار، مما يعزز من كفاءة واستمرارية العمل. كما تجدر الإشارة إلى أنه حتى الآن، لم نتلقَ أي تقارير من المستخدمين عن تلف عدسة F-theta، مما يؤكد جودتها العالية وموثوقيتها في بيئات العمل المختلفة.
لوحة التحكم
مزودة بلوحة تحكم أصلية من نوع JCZ EZCAD، تضمن استقرار وكفاءة نظام الوسم بالكامل. كما تدعم واجهة البرنامج عدة لغات منها الصينية، الإنجليزية، الإيطالية، الروسية، الكورية، اليابانية، الإسبانية، والبرتغالية، مما يسهل الاستخدام عالمياً. فضلاً عن ذلك، تتضمن وظائفها المتقدمة وسم النصوص، رموز QR، الرسوميات المتجهية، التخطي التلقائي للأرقام التسلسلية، والعديد من المزايا الأخرى التي تعزز من الإنتاجية ودقة العمل.
جهاز شفط الأبخرة (الدخان الناتج عن عملية الوسم)
عدسة نوع F-theta

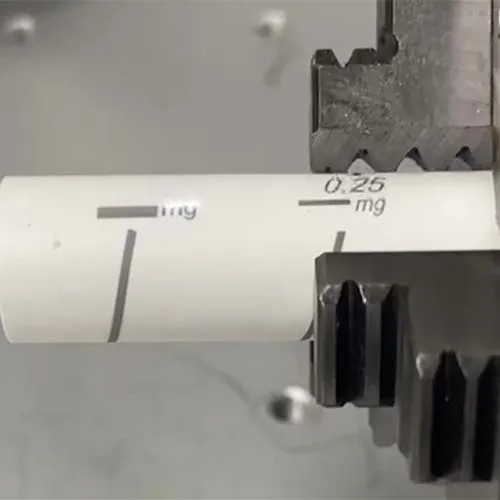

ملزمة (قالب) تثبيت دوارة اسطوانية

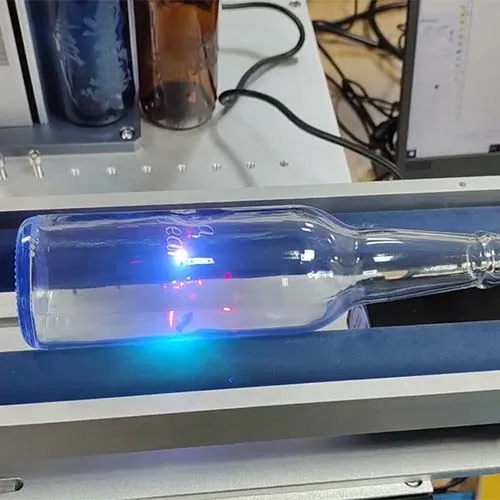

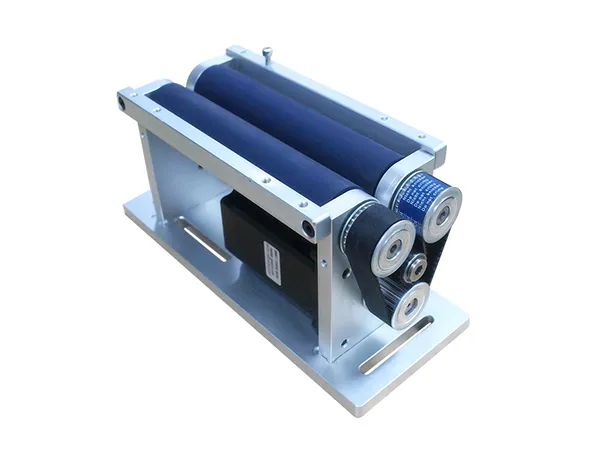

محور دوّار بأسطوانة (محور دوّار بنظام البكرات)
- ليزر أشعة UV
- كابينة تحكم بالليزر مدمجة

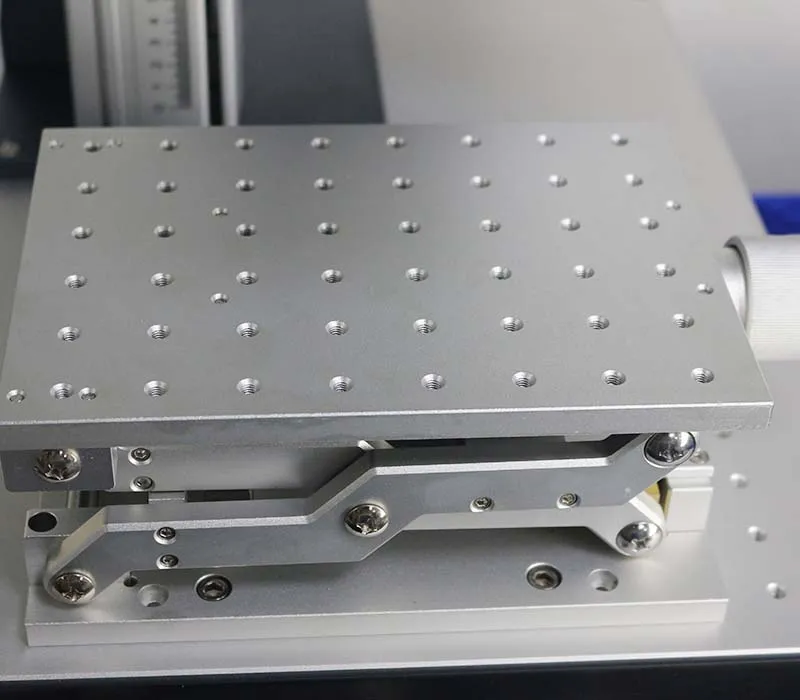

- لوحة العمل
- ماسح جالفو
- عدسة F-Theta
- لوحة التحكم
- مزود طاقة الليزر
- حاسوب ذكي
- كابل الطاقة
- وحدة تبريد بالماء
- نظارات واقية للسلامة
- مفتاح دواسة قدم
- قطعة اختبار من الألمنيوم
- طقم مفاتيح سداسية
- شهادة ضمان الجهاز
- قائمة ملحقات الشحن
- كتالوج المنتج
