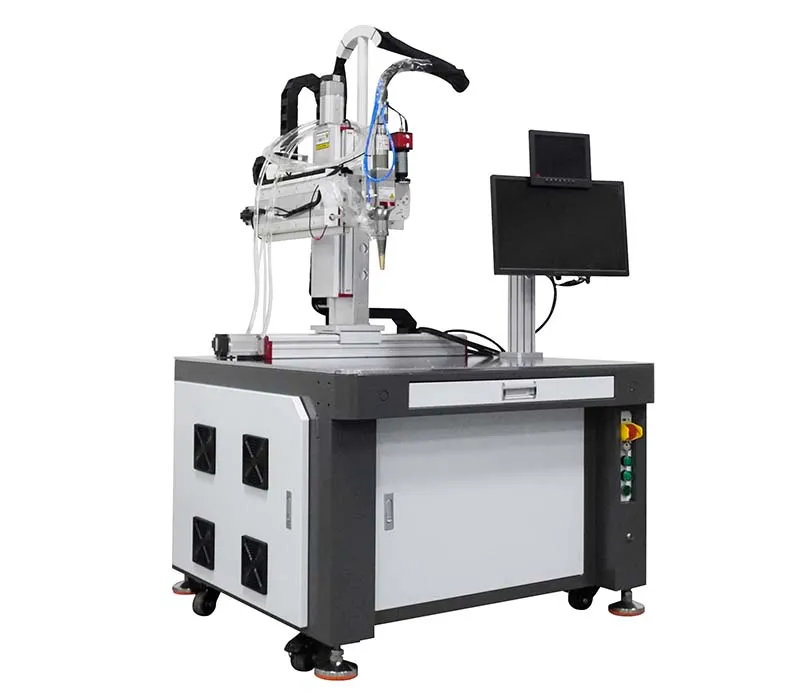

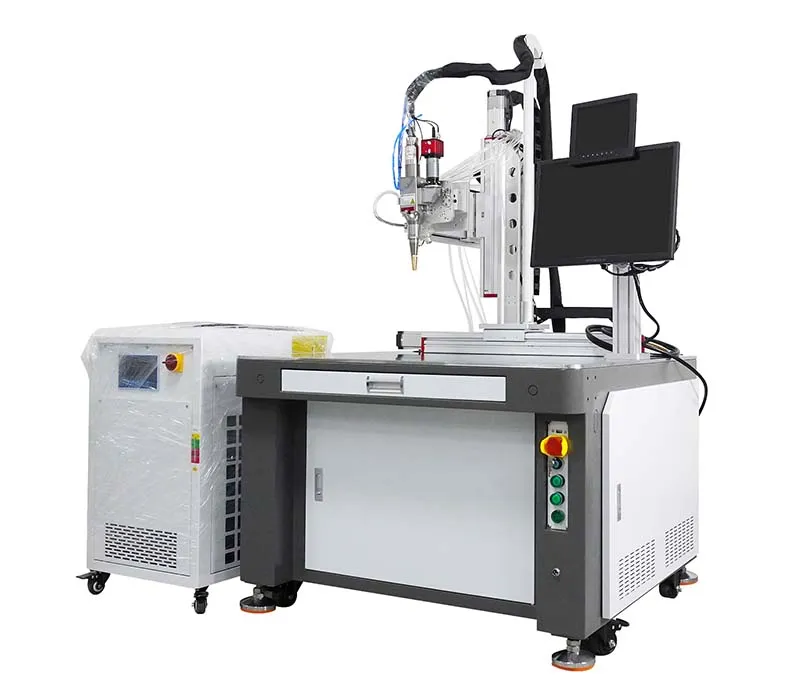

ماكينة اللحام فايبر ليزر الأوتوماتيكية (اللحام بالليزر فايبر/ ليزر الألياف) Automatic Fiber Laser Welding Machine
- قدرة الليزر: 1500 / 2000 / 3000W
- دقة التكرار: 0.05mm
- نطاق حركة المحاور XYZ: 500X300X300mm
- طول موجة الليزر : 1064 نانومتر

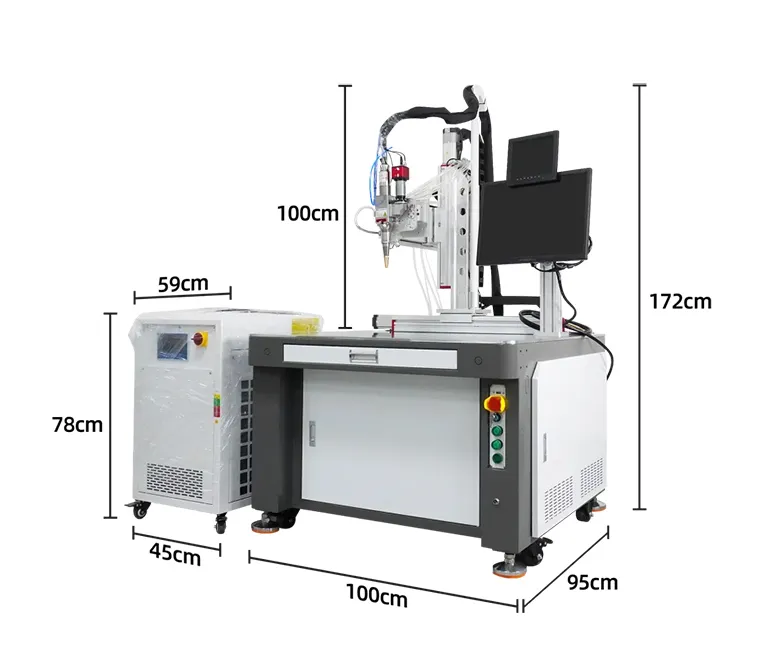

تم تصميم ماكينة اللحام الأوتوماتيكية بالفايبر ليزر خصيصاً لتلبية متطلبات التصنيع واسع النطاق، حيث تتميز بأتمتة كاملة، وثبات عالي، ودقة تصل إلى مستوى المليمتر. كما تعتمد الماكينة على ليزر ألياف عالي القدرة، مع قطر نقطة تركيز حتى 0.1 مم وتحكم دقيق في مدخل الحرارة (تفاوت أقل من 2 %)، ما يتيح إجراء لحامات عالية السرعة وبدون انقطاع على مواد مثل الفولاذ المقاوم للصدأ، وسبائك الألمنيوم، وسبائك التيتانيوم، مع تحقيق قوة لحام تزيد عن 95 % من قوة المادة الأصلية وسطح أملس خالٍ من الأكسدة. إلى جانب ذلك، تدمج الماكينة منصة حركة ذكية ونظام تحديد مواقع بصري CCD، يدعمان البرمجة بدون اتصال وتصحيحاً في الوقت الحقيقي، مع دقة تكرارية في التمركز تصل إلى ±0.02 مم. ولذا، تناسب هذه المواصفات متطلبات اللحام الدقيق في تطبيقات مثل مكونات السيارات، وصواني البطاريات، والأجهزة الإلكترونية بأنواعها 3C. كما يتميز التصميم الهيكلي للمعدات بالمرونة والتكامل السلس ضمن خطوط الإنتاج الذكية، حيث لا تتجاوز المساحة الكلية للماكينة 5 أمتار مربعة. كما تجدر الإشارة إلى أن هذه الماكينة تمتلك قدرة إنتاج يومية تزيد عن 3000 قطعة، ومعدل إنتاجية حتى 99.5 %، مما يجعلها الخيار الأمثل لتعزيز الجودة والكفاءة في عمليات التصنيع المتقدمة.

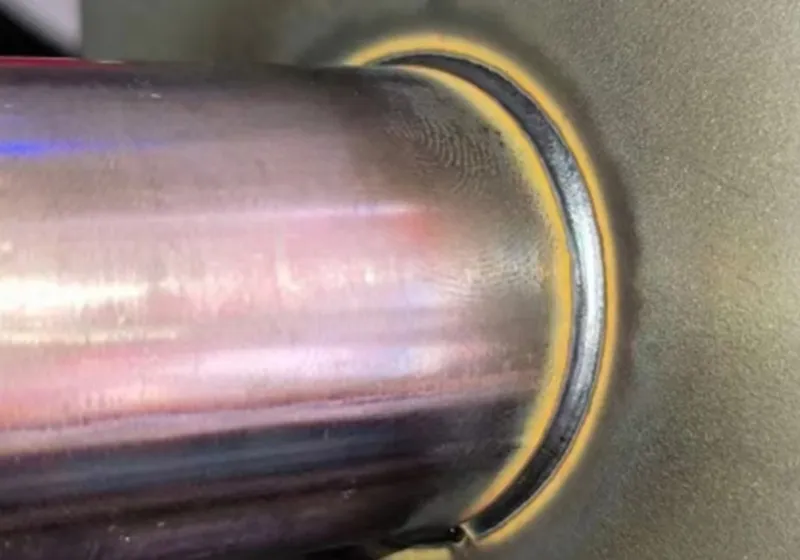

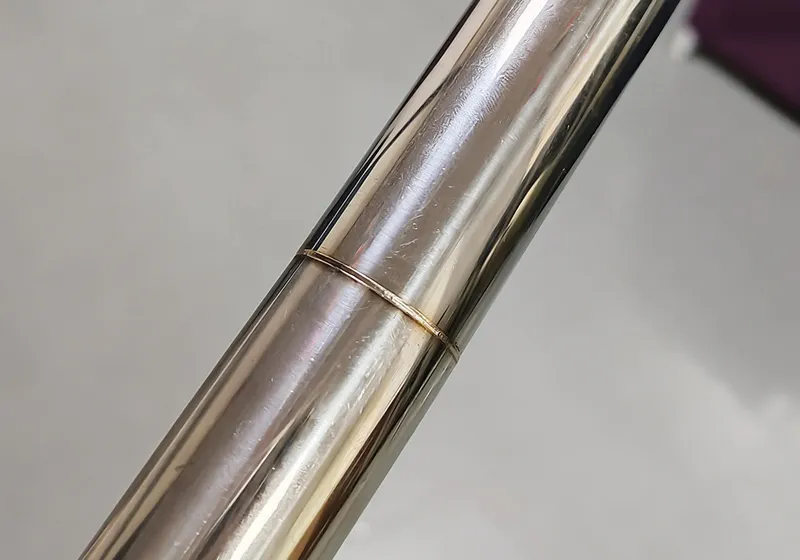

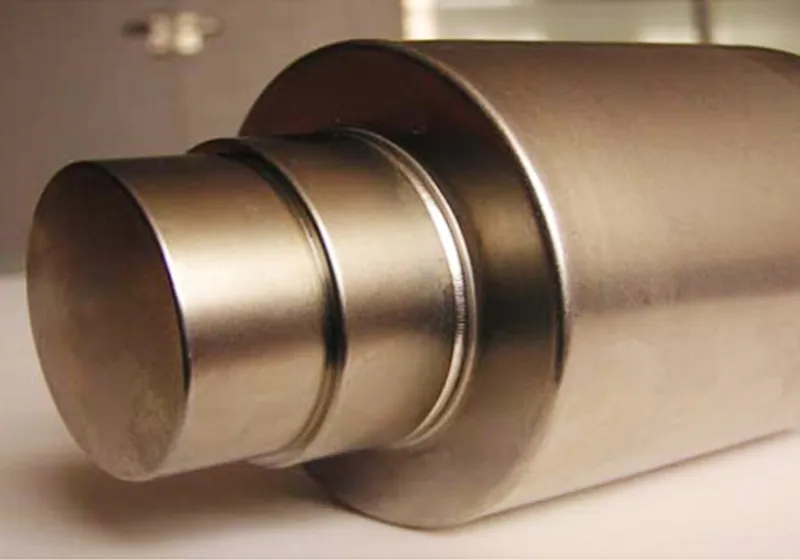

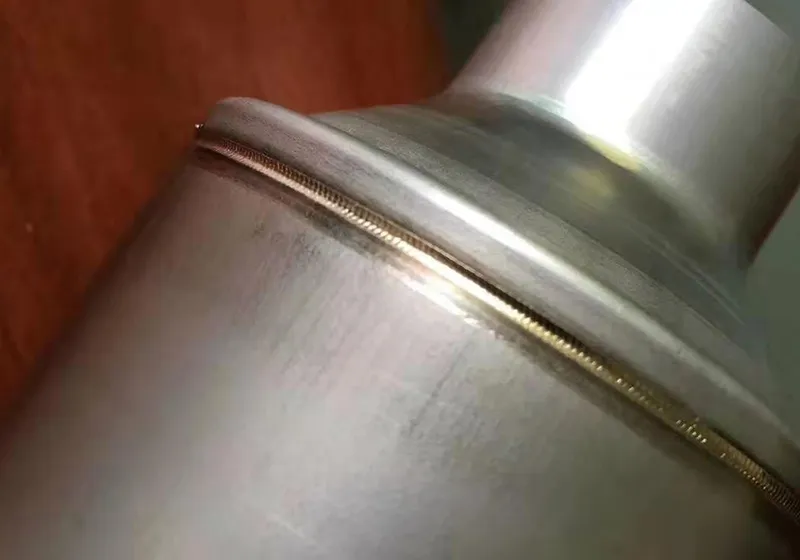

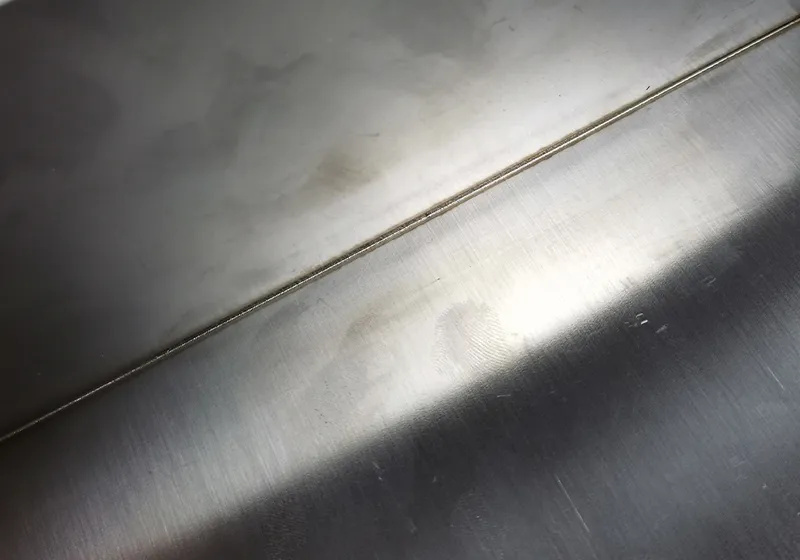

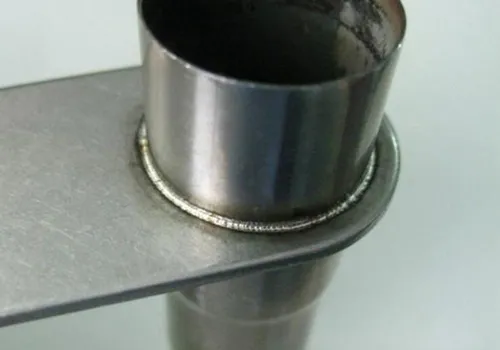

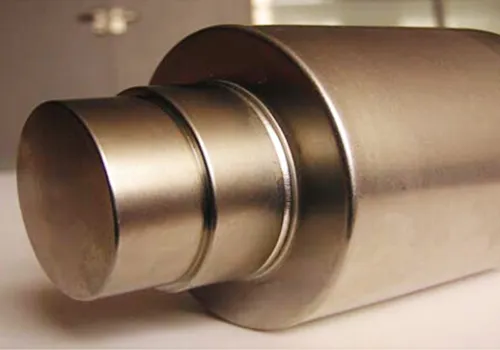

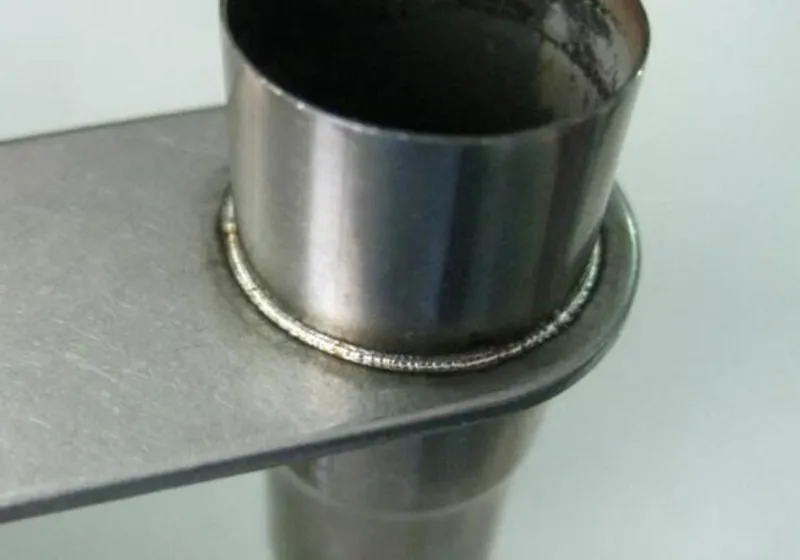

لتلحيم الفولاذ المقاوم للصدأ، سبائك الألمنيوم، النحاس، النحاس الأصفر، الصفائح المجلفنة، الأجزاء المطلية بالنيكل، والمعادن غير المتجانسة مثل مركبات النحاس والألمنيوم، والهياكل الهجينة من الفولاذ والألمنيوم، وغيرها.
| طول موجة الليزر | 1064nm | 1064nm | 1064nm |
| طول الألياف الضوئية المخرجة | 10M | 10M | 10M |
| أقصى قدرة لليزر | 1500W | 2000W | 3000W |
| القدرة المقننة | 6KW | 7KW | 8KW |
| الجهد والتردد | 220V/50HZ | 220V/50HZ | 380V/50HZ |
| نطاق تعديل قطر نقطة الليزر | 0.1-5MM | 0.1-5MM | 0.1-5MM |
| تردد الليزر | 1-10000HZ | 1-10000HZ | 1-10000HZ |
| نظام التبريد | تبريد مائي Cw1000 | تبريد مائي Cw1500 | تبريد مائي Cw2000 |
| التوجيه وتحديد الموضع | كاميرا CCD، المؤشر الأحمر (الضوء الأحمر) | كاميرا CCD، المؤشر الأحمر (الضوء الأحمر) | كاميرا CCD، المؤشر الأحمر (الضوء الأحمر) |
| نطاق حركة المحاور XYZ | 500X300X300MM |
| دقة التموضع | 0.05MM |
| دقة التكرار | 0.05MM |
| السرعة القصوى للحركة | 200 مم/ ثانية |
| قياس الطاولة | 1300X1000MM |
| مكونات اختيارية | محرك سيرفو / محرك خطوي، محور دوار، مشوار حركة ممتد |

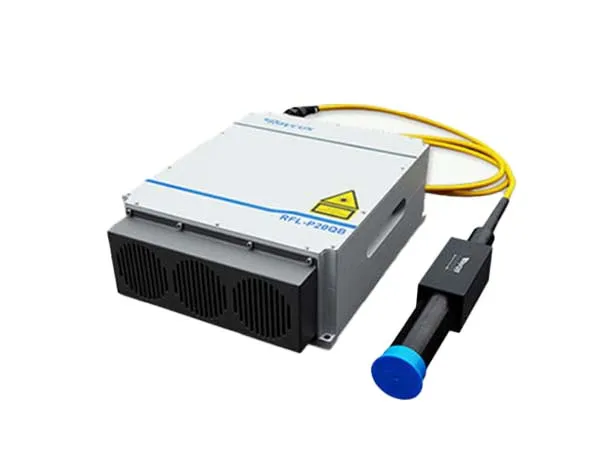

مصدر الفايبر ليزر
نوفّر لمعداتنا مصادر ليزر من علامات تجارية مرموقة محلياً وعالمياً مثل Raycus وJPT وMAX وSUPER وIPG، حيث تتميز هذه المصادر بكفاءة عالية في تحويل الطاقة، وانخفاض استهلاك الكهرباء، وجودة شعاع ممتازة، مما يضمن أداءً مستقراً ودقة فائقة في مختلف تطبيقات اللحام والوسم الصناعي.

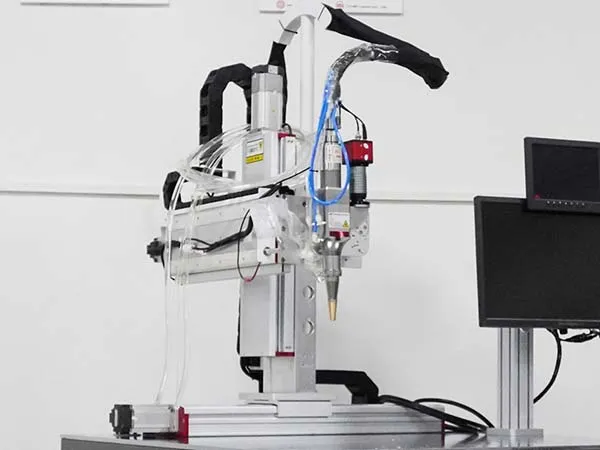

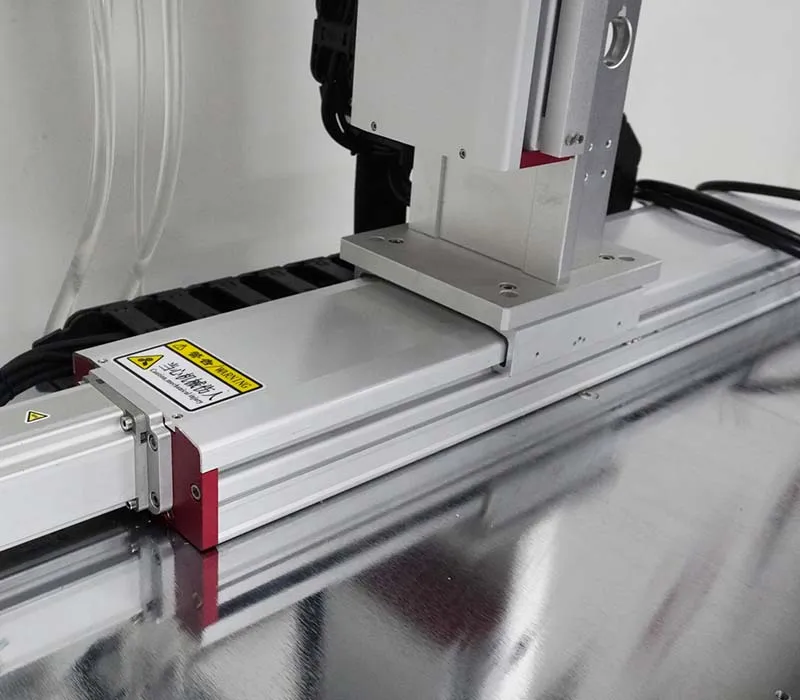

منصة حركة دقيقة ثلاثية المحاور
تعتمد على محركات سيرفو من Yaskawa أو Hiwin ونظام نقل بالحركة اللولبية، وتوفر دقة تموضع متكررة تصل إلى ±0.01 مم، مع سرعة حركة خالية (بدون حمل) تبلغ 500 مم/ثانية. كما تدعم المنصة تنفيذ لحامات بمسارات معقدة مثل اللحام الحلزوني والانحناءات، ما يجعلها مثالية للتطبيقات التي تتطلب دقة عالية وهندسة لحام متقدمة.

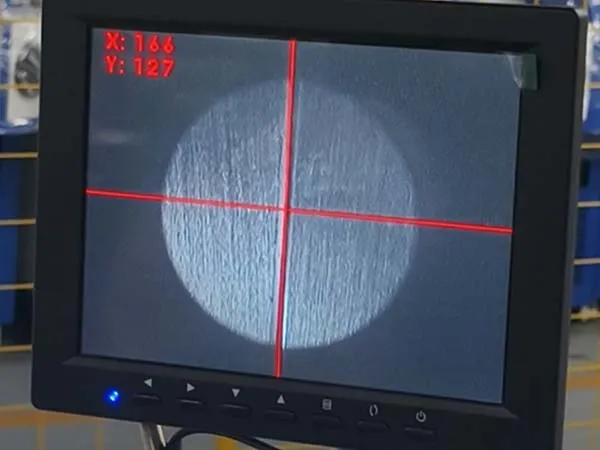

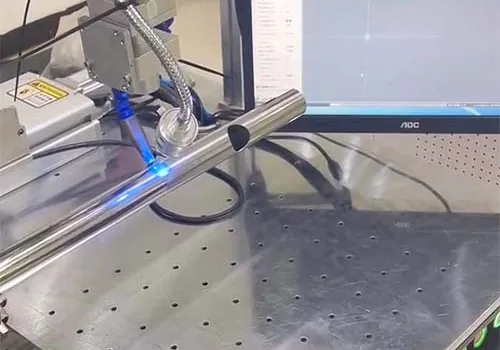

نظام التمركز البصري باستخدام كاميرا CCD
يتميز بكاميرا عالية الدقة (ميغابيكسل) مدمجة مع خوارزميات معالجة الصور، ما يتيح التمركز الديناميكي أثناء الحركة بسرعة تصل إلى 2 متر/ثانية، مع هامش خطأ لا يتجاوز 0.01 مم، حيث يُعالج هذا النظام مشكلات الكفاءة المرتبطة بأساليب التمركز الثابتة التقليدية، ويوفر دقة وسرعة مثالية في بيئات الإنتاج المتقدمة.

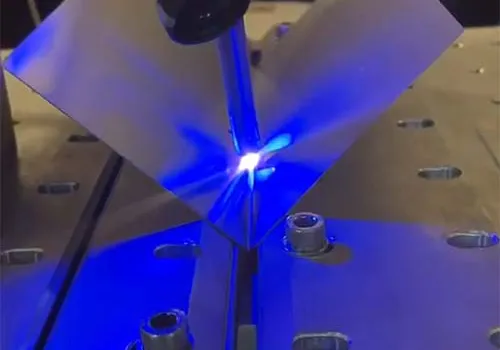

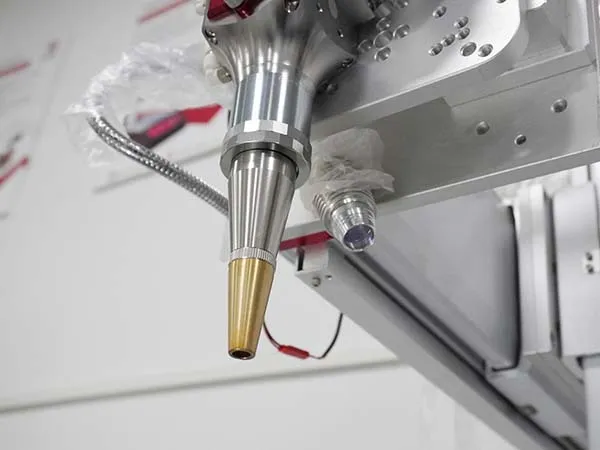

رأس لحام QBH
يتميّز رأس اللحام بتصميم مرن مزوّد بفوهات غاز قابلة للتبديل (مثل فوهات بزاوية 30°، 60°، 90°)، مما يتيح التعامل بسهولة مع المواضع المعقدة مثل التجاويف العميقة والزوايا الضيقة. كما يوفّر هذا التصميم قدرة لحام دقيقة وفعّالة من مختلف الزوايا، ما يجعله مثالياً للتطبيقات الهندسية المعقدة والمتطلبة.

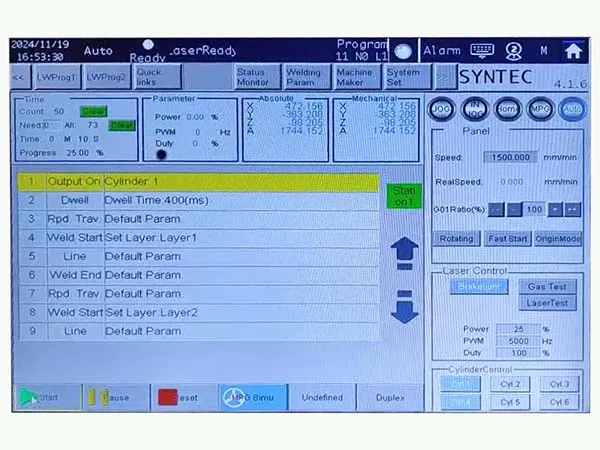

برنامج التحكم
يتميّز البرنامج بواجهة ذكية تشمل إعدادات لحام مبرمجة مسبقاً، مع دعم للبرمجة غير المتصلة والمراقبة الفورية أثناء التشغيل. كما يتيح استيراد ملفات AutoCAD/DXF وتوليد مسارات اللحام بنقرة واحدة، مما يبسط التشغيل ويقلل من وقت الإعداد. وبفضل هذا النظام، يمكن للمشغلين الجدد إتقان الأساسيات والبدء في العمل خلال ساعة واحدة فقط، ما يعزّز الكفاءة ويقلّل الاعتماد على الخبرات المتقدمة.

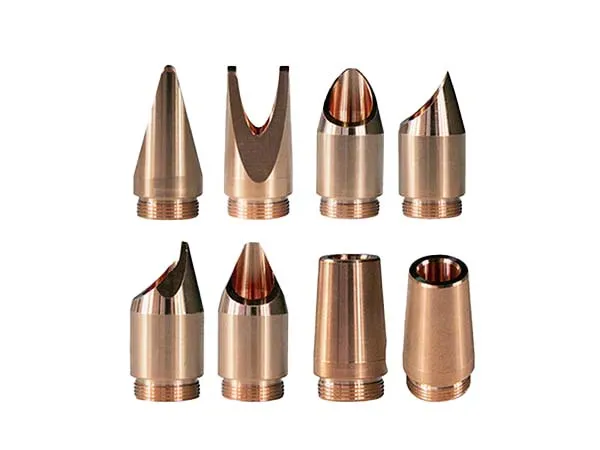

الفوهات النحاسية
مصنوعة من نحاس أحمر عالي النقاء أو سبائك التنجستن والنحاس، وتتميّز بموصلية كهربائية تصل إلى 98 % IACS ونقطة انصهار تبلغ 1083 درجة مئوية. كما تتمتع هذه الفوهات بقدرة عالية على مقاومة الأكسدة الناتجة عن درجات الحرارة المرتفعة أثناء اللحام المستمر، مما يطيل عمرها التشغيلي بأكثر من 30 بالمائة مقارنة بالفوهات المصنوعة من السبائك التقليدية، وتضمن أداءً مستقراً ودقيقاً في البيئات الصناعية القاسية.
عدسات الحماية
مصنوعة من كوارتز JGS1 أو سلينيد الزنك ZnSe، وتتميّز بنسبة انتقال ضوئي حتى 99.8 بالمائة مع قدرة تحمل لطاقة الليزر تفوق 15 جول/سم². كما تناسب هذه العدسات الأجهزة عالية القدرة التي تتجاوز 2000 واط، حيث تقلل من فقدان الطاقة وتحسّن كفاءة الأداء. وتحتوي العدسات على طلاء مضاد للانعكاس من الجهتين يقلّل من الانعكاسية إلى أقل من 0.2 بالمائة، مما يمنع تلوث الضوء الثانوي ويحافظ على استقرار وجودة شعاع الليزر أثناء التشغيل.
وحدة تبريد بالماء
جهاز شفط الأبخرة (الدخان الناتج عن عملية الوسم)- عدسات الحماية
- الفوهات النحاسية
- سلك اللحام
