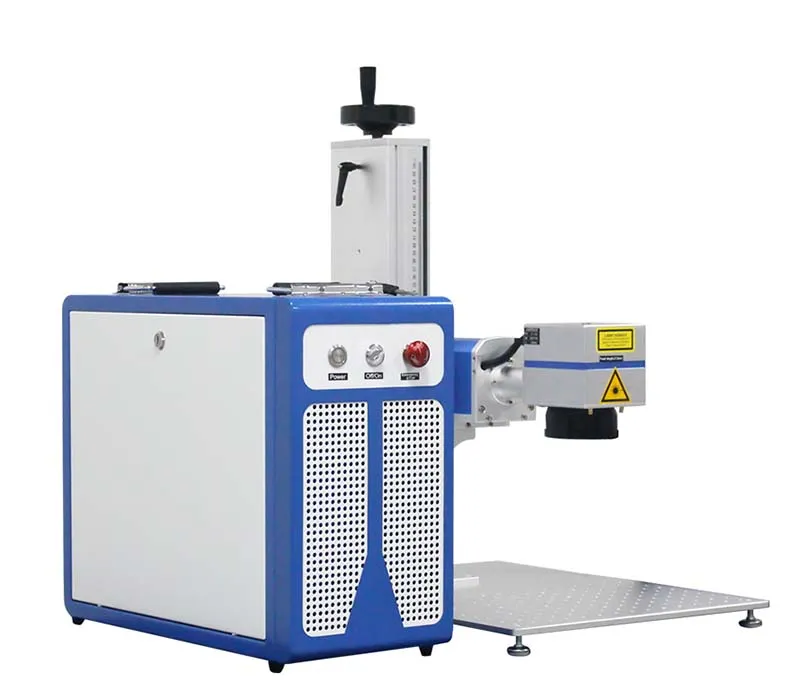

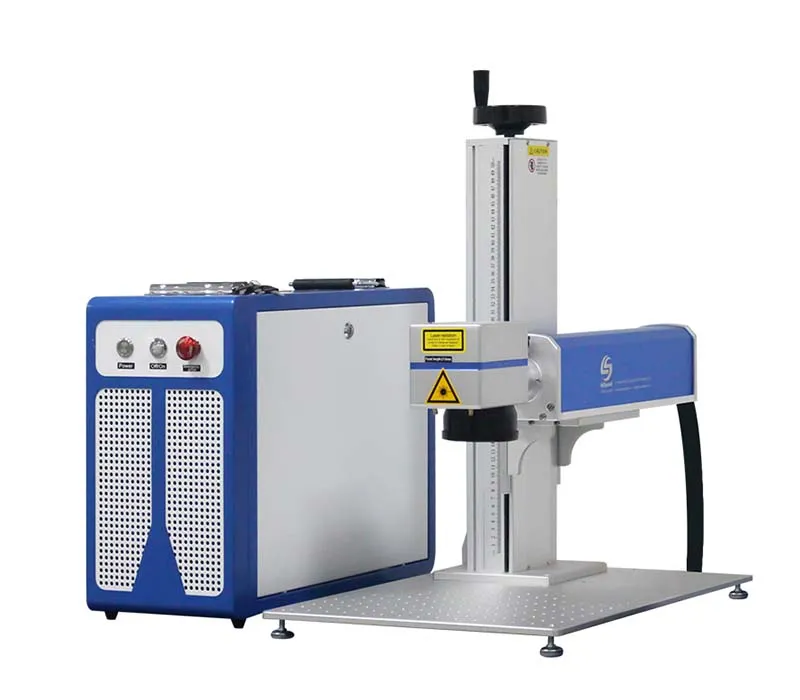

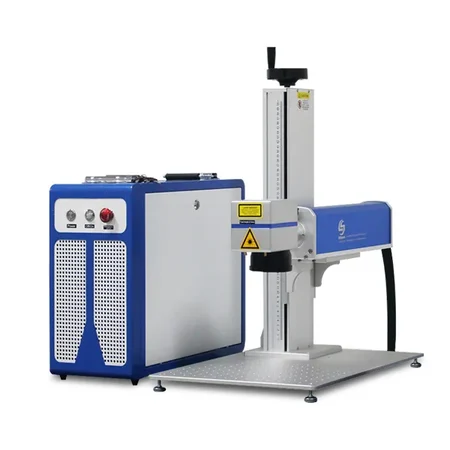

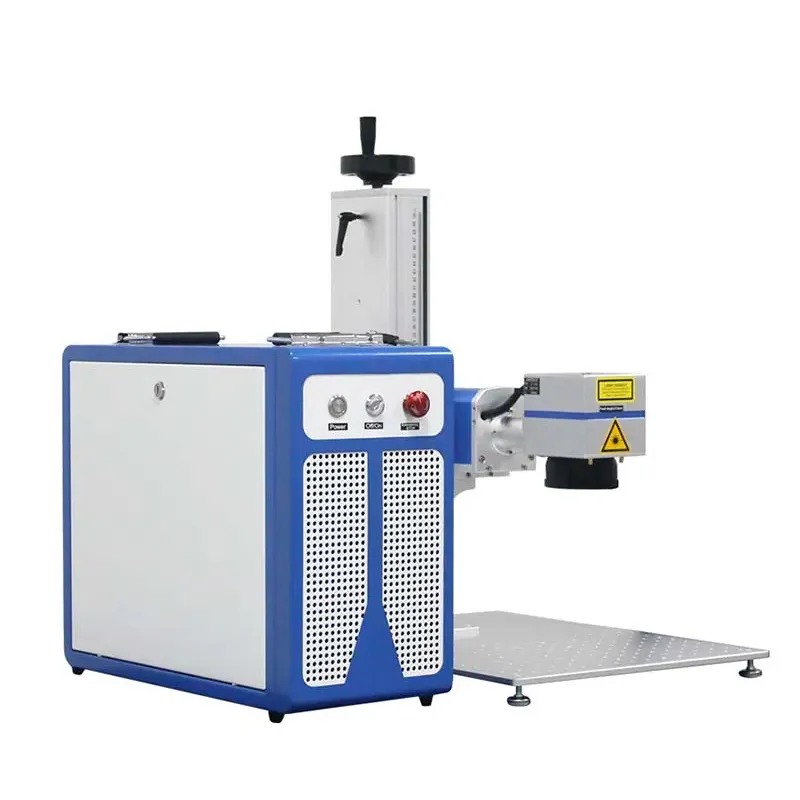

ماكينة وسم فايبر ليزر بتصميم معياري منفصل Split Fiber Laser Marking Machine
- طول موجة الليزر 1064 نانومتر
- نطاق منطقة الوسم (الماركنج) 50 × 50 مم إلى 300 × 300 مم
- جودة شعاع الليزر M²<1.5
- السرعة القصوى للخط 7000 مم/ ثانية
تتميز ماكينة الوسم بالليزر فايبر ذات التصميم المنفصل بتصميم معياري يشكل جوهر ميزتها الفريدة، حيث يتيح الفصل بين وحدة التحكم بالليزر ومحطة العمل مرونة عالية في الاستخدام وكفاءة متقدمة في تبديد الحرارة، مما يجعلها مثالية للمصانع التي تتطلب تعديلات متكررة في تكوين خطوط الإنتاج. كما يمكن للمستخدمين توسيع أو نقل مكونات الجهاز بحرية وفقًا لاحتياجات الإنتاج، دون التقيد بمحطات عمل ثابتة، مما يقلل من الاعتماد على مساحة ورشة كبيرة. وسواء كان الأمر يتعلق بنقش مكونات معدنية، أو الوسم الدقيق للأجزاء الإلكترونية، أو تعريف الأجهزة الطبية عالية الدقة، تقدم هذه الماكينة أداءً مستقراً وفعالاً يلبي متطلبات الصناعات القاسية التي تتطلب تنوعاً في السيناريوهات والمواد المستخدمة.

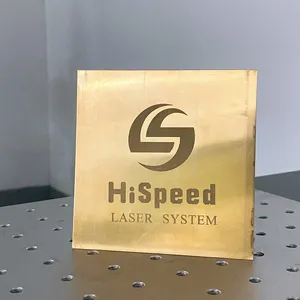

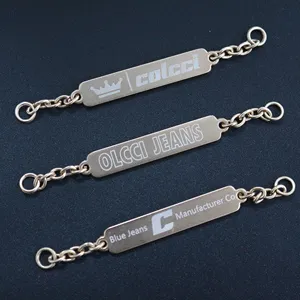

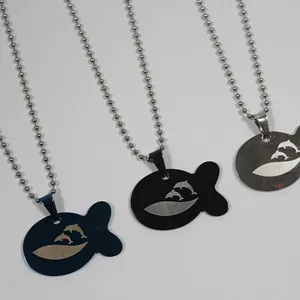

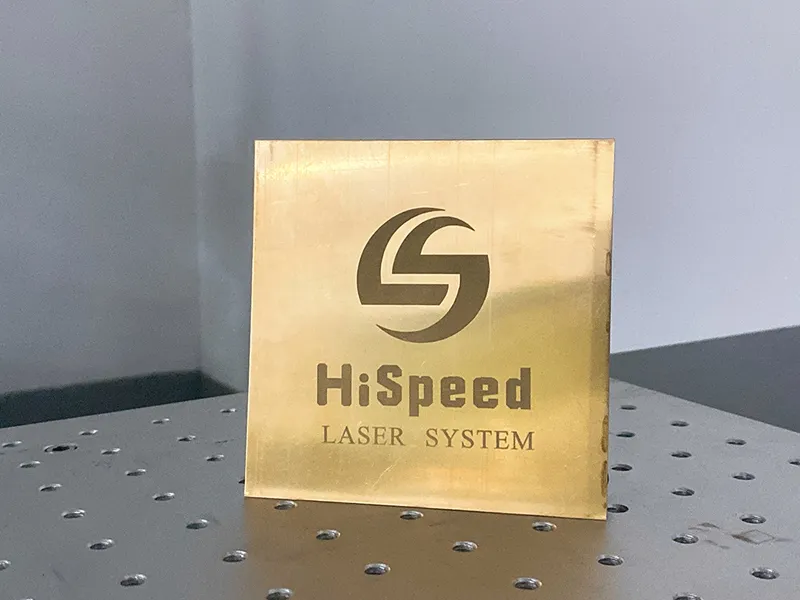

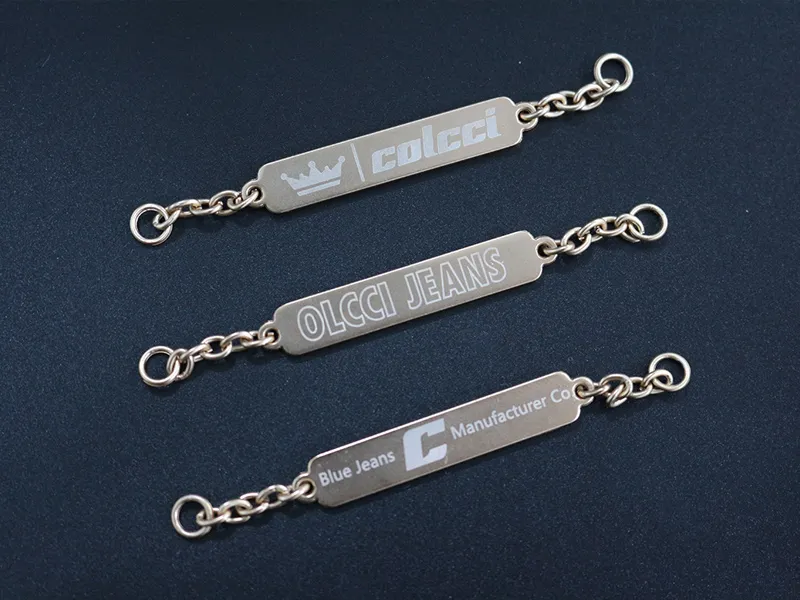

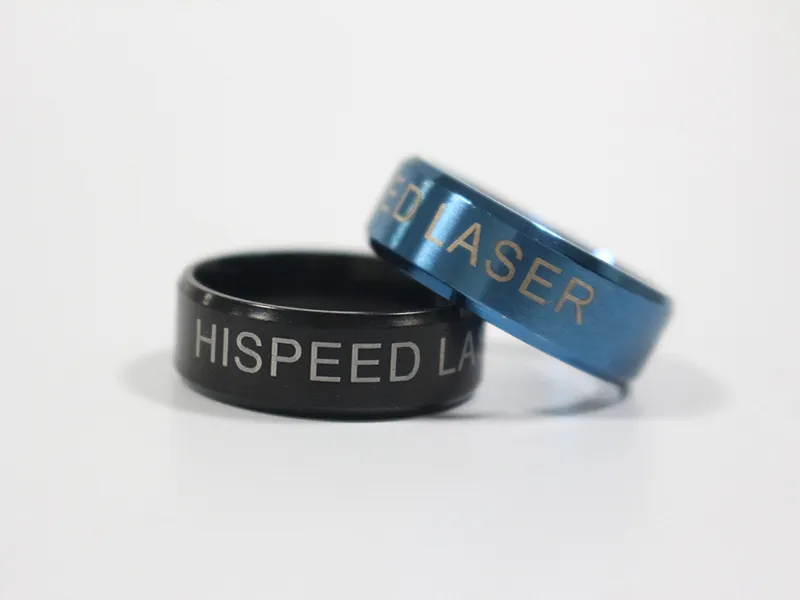

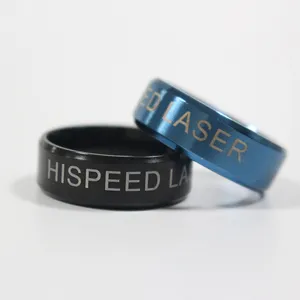

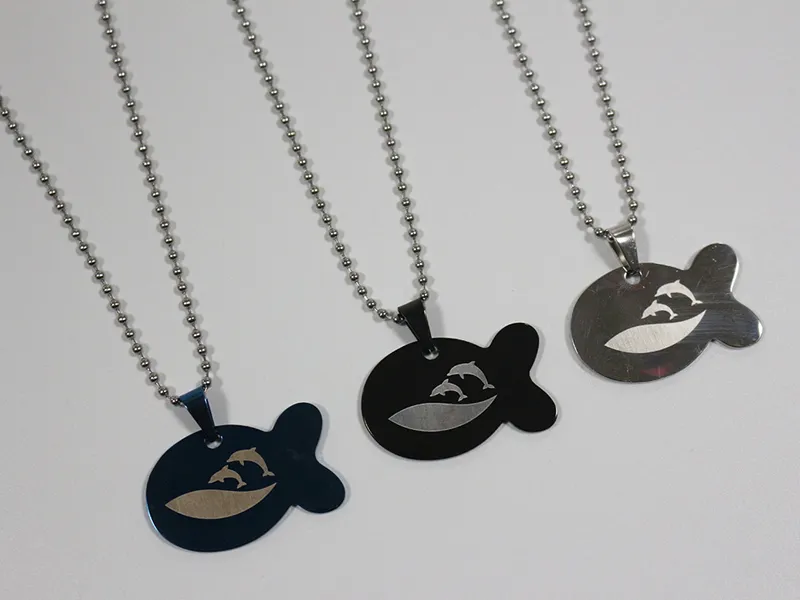

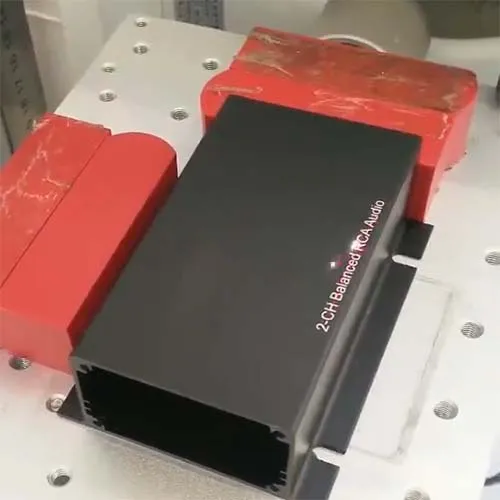

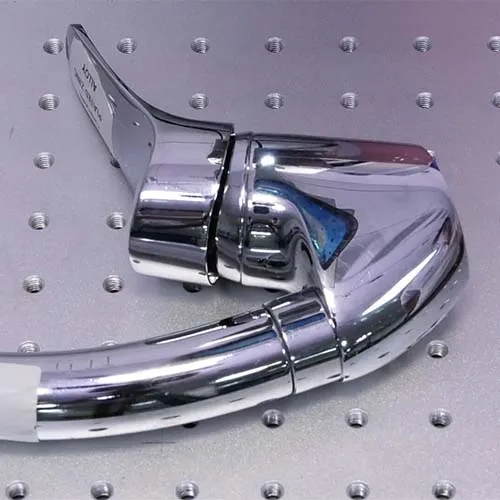

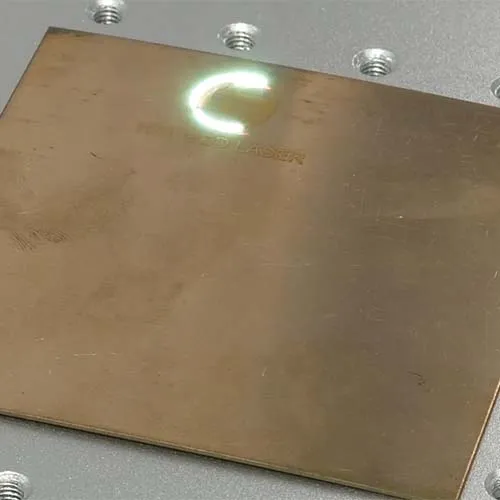

- المعادن القابلة للتطبيق عليها (للوسم عليها): الحديد، الفولاذ، الفولاذ الكربوني، الفولاذ المقاوم للصدأ (ستانلس ستيل)، الألمنيوم النقي، سبائك الألمنيوم، سبائك الزنك، سبائك التيتانيوم، النحاس الأصفر، البرونز، الذهب، الفضة، والبلاتين.

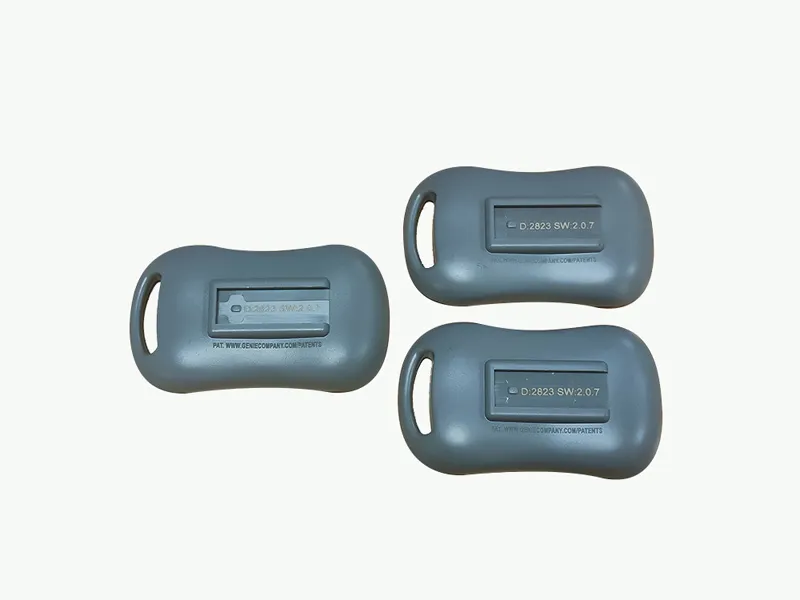

- المواد البلاستيكية: ABS, PVC, PE, HDPE
| طاقة (قدرة) الليزر | 20 واط، 30 واط، 50 واط، 60 واط، 100 واط، 120 واط، 200 واط |
| نوع الليزر | ليزر فايبر (ألياف ليزر/ فايبر ليزر) |
| طول موجة الليزر | 1064 نانومتر |
| نطاق منطقة الوسم | من 50×50 مم حتى 300×300 مم |
| جودة شعاع الليزر | |
| أقصى سرعة للخط | حتى 7000 مم/ثانية |
| أصغر حجم للحرف | 0.05 مم |
| أقل عرض للخط | 0.01 مم |

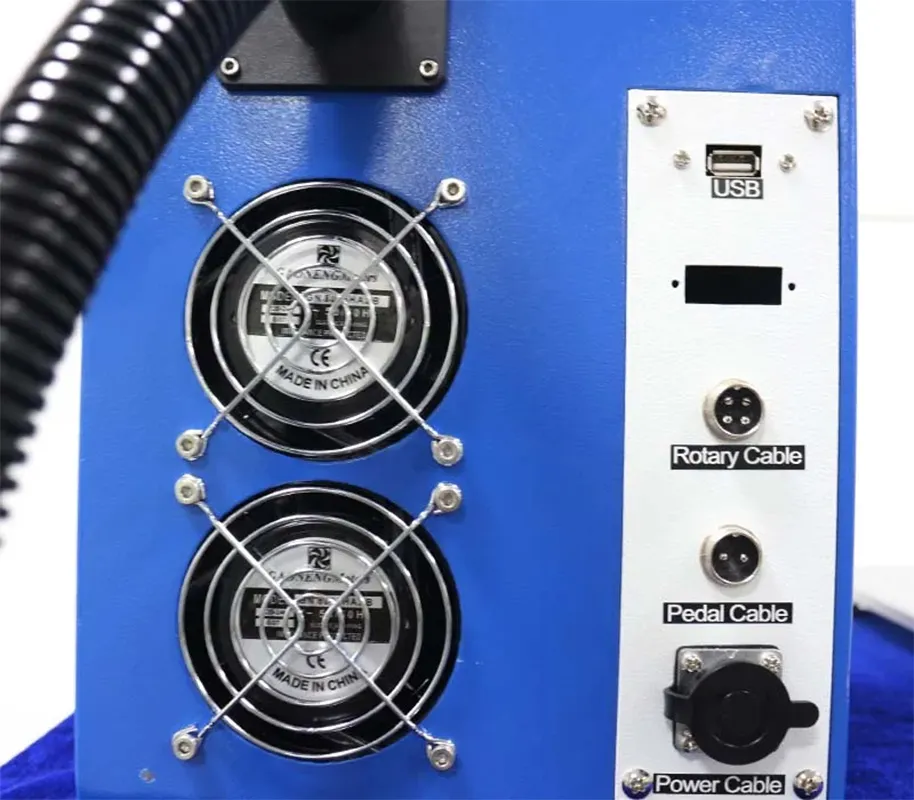

| طريقة التبريد | تبريد بالهواء |
| مزود الطاقة | |
| درجة حرارة التشغيل | 5 إلى40 درجة مئوية (ملاحظة: التشغيل خارج هذا النطاق قد يؤثر على الأداء والعمر الافتراضي) |
| أبعاد الماكينة (الطول × العرض × الارتفاع) | 320 × 550 × 700 مم، 210 × 450 × 400 مم |
| الأبعاد عند التغليف | 800 × 450 × 770 مم |
| وزن الماكينة | 47 كجم |
| الوزن الإجمالي مع التغليف | 57 كجم |
مصدر الليزر
نوفّر لمعداتنا مجموعة متنوعة من مصادر الليزر الرائدة مثل Raycus، JPT، MAX، SUPER، وIPG، والتي تتميّز بكفاءة تحويل ضخ عالية، واستهلاك منخفض للطاقة، وجودة شعاع ممتازة، مما يضمن أداءً مستقراً ونتائج وسم أو نقش فائقة الدقة في مختلف التطبيقات الصناعية.

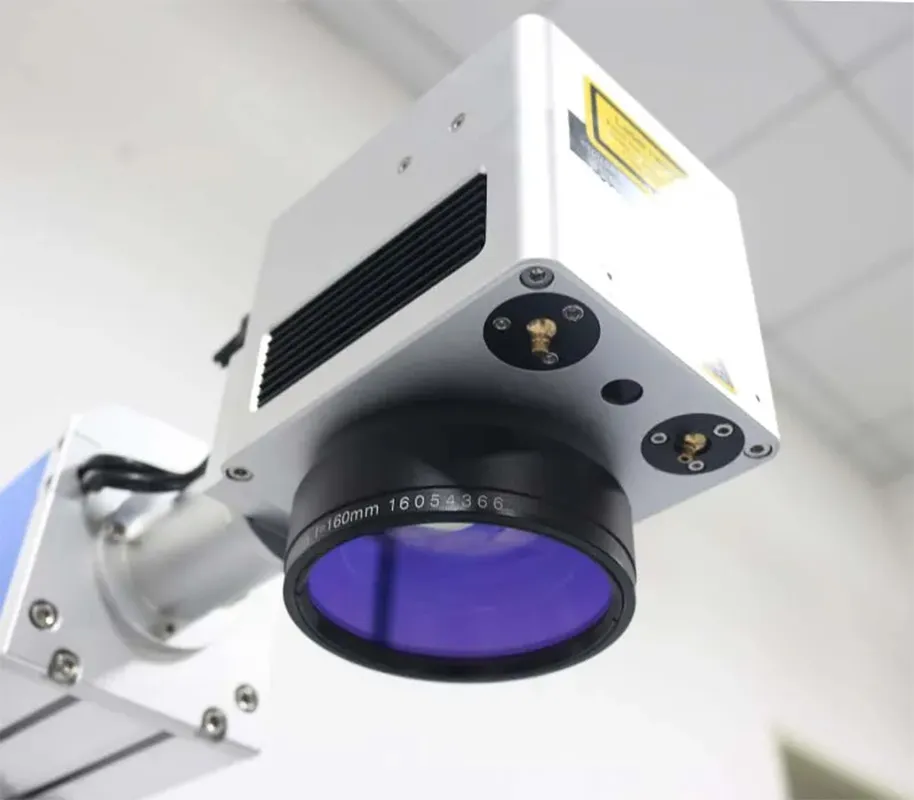

ماسح جالفو (Galvo Scanner)
يتميز بسرعة مسح عالية تصل إلى 7000 مم/ثانية، ويُستخدم بشكل رئيسي في عمليات الوسم والنقش بالليزر. كما أنه مزوّد بجهاز تركيز مزدوج بالضوء الأحمر، مما يعزز بشكل كبير من كفاءة التركيز والدقة، ويضمن نتائج عالية الجودة وسرعة تنفيذ فائقة.
عدسة نوع F-theta
مزودة بعدسة F-Theta مخصصة لطول موجة 1064 نانومتر، حيث تُستخدم بشكل رئيسي في ماكينات الوسم بالألياف الليزرية. كما تتميز هذه العدسة بطول موجة أطول يتيح طاقة اختراق قوية، مما يجعلها مناسبة لوسم مختلف المواد المعدنية وغير المعدنية بكفاءة عالية. إلى جانب ذلك، تدعم العمل طويل الأمد دون الحاجة لاستبدال أو إضافة مستهلكات. وحتى الآن، لم نتلق أي تقارير من المستخدمين حول تلف عدسة F-Theta، مما يؤكد متانتها وجودتها العالية.
العمود
يتيح الرفع والخفض الكهربائي، مما يمكّن من وسم قطع العمل بمستويات ارتفاع مختلفة دون الحاجة لتعديلات يدوية، مما يعزز بشكل كبير من كفاءة العمل وسرعة الإنتاج.
جهاز شفط الأبخرة (الدخان الناتج عن عملية الوسم)
جهاز تثبيت القطعة (ملزمة النقش بالليزر)
عدسة نوع F-theta

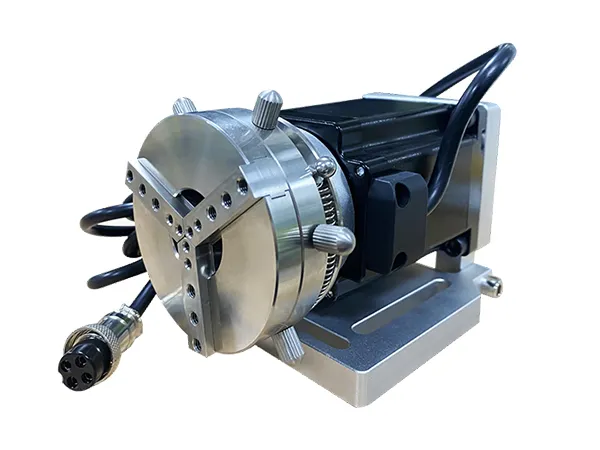

محور دوار للحلقات
أسطوانة (بكرة) دوارة
محور دوار
- فايبر ليزر (ليزر الألياف)
- كابينة تحكم متنقلة (قابلة للحمل)
- لوحة العمل
- ماسح جالفو
- عدسةF-Theta
- لوحة التحكم

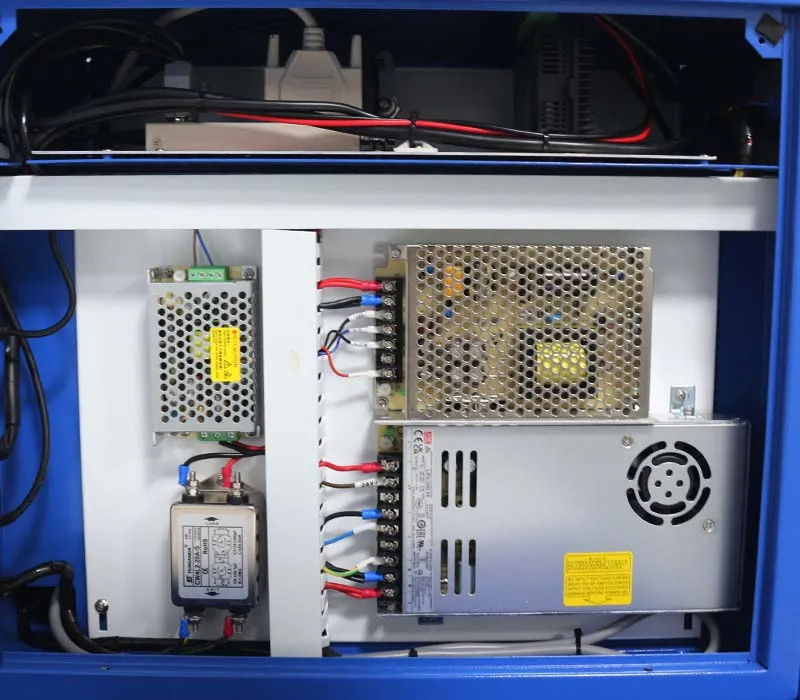

- مزود طاقة الليزر
- حاسوب ذكي
- كابل الطاقة
- نظارات واقية للسلامة
- مفتاح دواسة قدم
- قطعة اختبار من الألمنيوم
- طقم مفاتيح سداسية
- شهادة ضمان الجهاز
- قائمة ملحقات الشحن
- كتالوج المنتج
